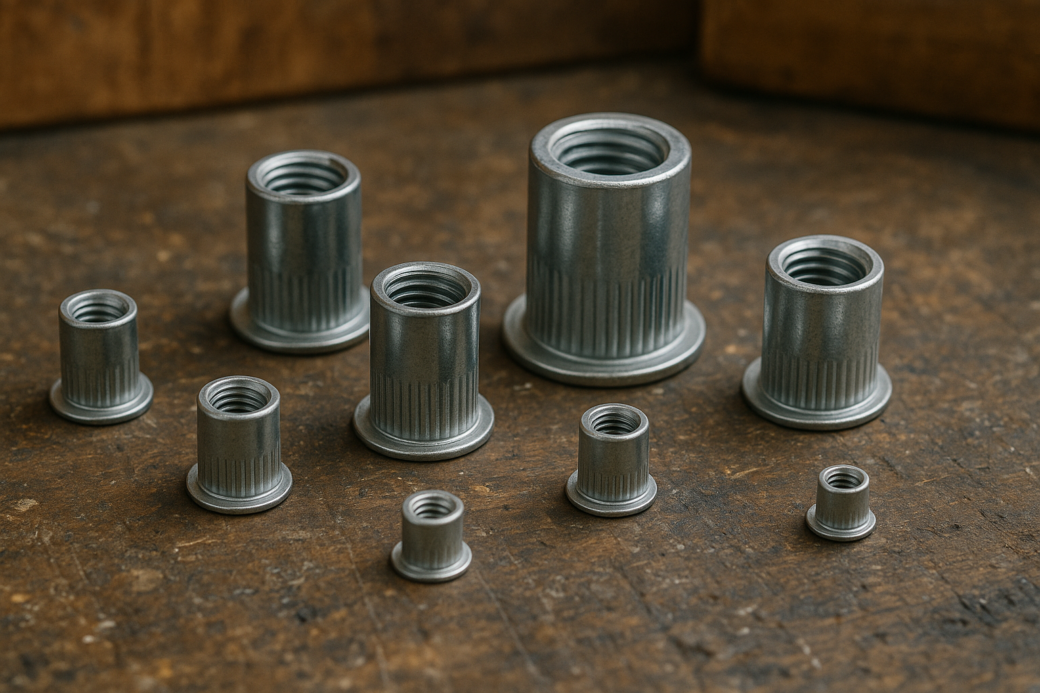

Nitonakrętki – wymiary najpopularniejszych modeli M3, M4, M5, M6, M8, M10, M12

Z pozoru wyglądają niepozornie, ale w praktyce mają ogromny wpływ na trwałość i bezpieczeństwo połączeń. Nitonakrętki to jedne z najczęściej stosowanych elementów w przemyśle, produkcji i montażu. Ich wybór – a zwłaszcza dobór odpowiedniego rozmiaru i typu – nie może być przypadkowy. W tym poradniku znajdziesz konkretne dane techniczne, porównania oraz praktyczne wskazówki, które pomogą Ci wybrać właściwy model. Bez zbędnego teoretyzowania – tylko to, co naprawdę musisz wiedzieć przed montażem.

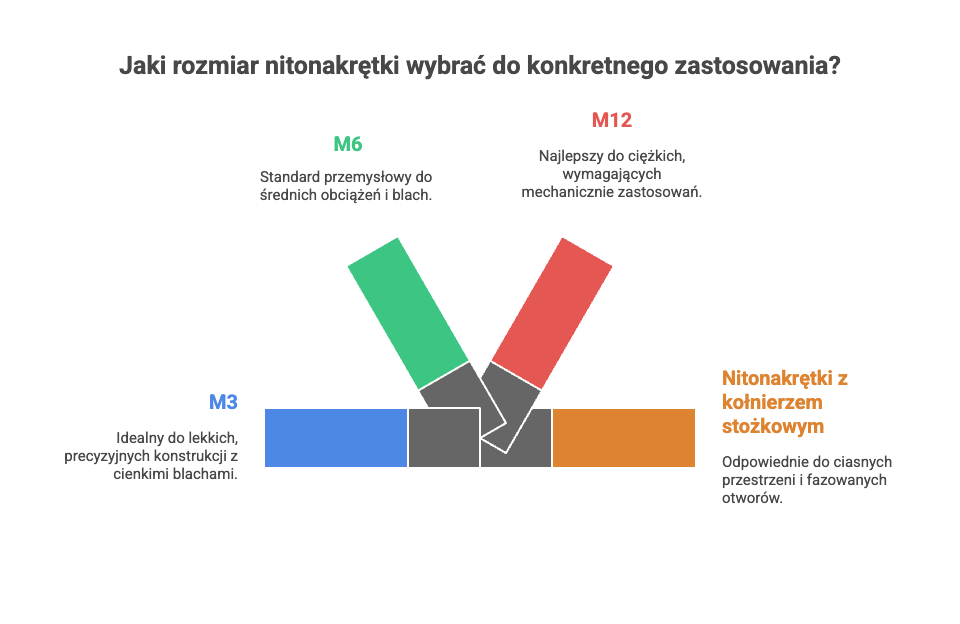

Nitonakrętki rozmiary i zastosowania: jak dobrać odpowiedni model, żeby nie żałować po montażu?

Wybór nitonakrętki to nie detal techniczny. To decyzja, od której może zależeć jakość i trwałość całego połączenia. Zbyt mała? Ugnie się przy montażu. Zbyt duża? Nie złapie odpowiednio materiału i będzie się luzować. W praktyce najczęściej wybierane są rozmiary od M3 do M12, a każdy z nich ma swoje konkretne zastosowania i wymagania.

Nitonakrętka M3 to wybór dla precyzyjnych, lekkich konstrukcji – np. elektroniki lub cienkich blach poniżej 2 mm. W tej klasie możesz liczyć na wytrzymałość na ścinanie na poziomie 5000 N i moment dokręcania nieprzekraczający 3,8 Nm. Z kolei M6 to już przemysłowy standard – montuje się ją w blachach 2–5 mm, przy sile ścinającej sięgającej 21 000 N.

M12 to zupełnie inna liga. Tam, gdzie wymagania mechaniczne są ekstremalne, a sprzęt pracuje w warunkach dużego obciążenia – ta nitonakrętka zapewnia siłę ścinania powyżej 50 000 N. Wybierają ją ci, którzy montują konstrukcje nośne, ciężkie urządzenia, sprzęt górniczy, zbiorniki ciśnieniowe.

Warto też pamiętać, że w przypadku ograniczonej powierzchni montażowej dobrze sprawdzają się nitonakrętki z kołnierzem stożkowym, które łatwiej „wpasować” w fazowane lub ciasne miejsca, bez ryzyka kolizji z innymi elementami.

Nie masz pewności, jaki otwór pod konkretną nitonakrętkę będzie odpowiedni? Zobacz nasz praktyczny przewodnik z tabelą otworów pod M4–M12. Dzięki niemu dobierzesz rozmiar bez zgadywania i unikniesz błędów montażowych.

Porównanie wymiarów M3, M4, M5, M6, M8, M10, M12 – który rozmiar nitonakrętki naprawdę wytrzyma obciążenie?

Wszystko zależy od tego, z jakim obciążeniem będzie musiało poradzić sobie połączenie. Porównując nitonakrętki różnych rozmiarów, warto spojrzeć nie tylko na średnicę otworu, ale przede wszystkim na maksymalną grubość materiału, moment dokręcania i siłę ścinania. Te trzy parametry mówią więcej niż jakakolwiek instrukcja producenta.

Warto zwrócić uwagę na kilka konkretów:

• Nitonakrętka M5 to jeszcze strefa „lekkich połączeń” – jej siła ścinająca to 16 000 N, ale nie zapewni już bezpieczeństwa w cięższych aplikacjach.
• Od M8 wzwyż wchodzimy w klasę przemysłową – przy 73 Nm momentu i 32 000 N ścinania możesz być spokojny o mocowanie elementów nośnych.
• M12 nie ma sobie równych – wytrzymuje ponad 50 000 N, ale wymaga większego otworu Ø 16 mm i minimum 1 mm grubości materiału.

Właśnie dlatego nie zawsze „większe znaczy lepsze”. Czasem lepiej postawić na precyzyjne dopasowanie, niż na nadmiar wytrzymałości, który generuje większe otwory i wymusza droższy sprzęt.

Dobrze dobrana nitonakrętka to jedno – ale równie ważne jest, jak ją zamontujesz. Nawet najlepszy model nie spełni swojej roli, jeśli będzie źle osadzony. Zajrzyj do naszego poradnika, gdzie pokazujemy, jak zamontować nitonakrętkę – również bez użycia specjalistycznej nitownicy.

Nitonakrętka M6 wytrzymałość i zastosowanie: dlaczego to najbardziej uniwersalny rozmiar w przemyśle?

M6 to jedna z tych nitonakrętek, które spokojnie można nazwać przemysłowym złotym środkiem. Wystarczająco wytrzymała, by poradzić sobie z obciążeniem mechanicznym, ale jednocześnie na tyle elastyczna w zastosowaniu, że bez problemu odnajduje się zarówno w lekkich, jak i średnich konstrukcjach. Nic dziwnego, że właśnie ten model trafia do większości projektów o charakterze produkcyjnym czy serwisowym.

Wytrzymałość na ścinanie na poziomie 21 000 N pozwala stosować M6 tam, gdzie siły robocze są realne. W praktyce znajdziesz ją:

• w montażach urządzeń przemysłowych,
• w zabudowach nadwozi i osłon samochodowych,
• w konstrukcjach warsztatowych,
• w profilach stalowych i ramowych.

W wielu projektach stosuje się również nitonakrętki szczelne, które dodatkowo zabezpieczają połączenia przed wilgocią i pyłem – to szczególnie ważne przy zabudowach zewnętrznych i sprzęcie narażonym na czynniki środowiskowe.

M6 świetnie sprawdza się jako główna nitonakrętka dla produkcji seryjnej – pozwala uprościć logistykę i ograniczyć potrzebę różnicowania komponentów. A dzięki szerokiej dostępności w różnych materiałach i wariantach, masz pełną kontrolę nad wytrzymałością i wagą montażu.

Jeśli potrzebujesz solidnego połączenia, ale nie pracujesz na ekstremalnych parametrach – M6 będzie najlepszym wyborem. Niezawodna, dostępna i odporna na błędy montażowe. Bez kombinowania, bez zbędnego ryzyka.

Precyzyjny otwór to podstawa udanego montażu. Sprawdź, jakiego wiertła użyć pod konkretny rozmiar nitonakrętki – nie ryzykuj. Przygotowaliśmy zestawienie średnic dla najczęściej używanych modeli, takich jak M6, M8 czy M10.

Nitonakrętki wymiary a grubość materiału: które modele pasują do cienkiej blachy, a które do konstrukcji stalowych?

Nie każda nitonakrętka nada się do każdego materiału. Jeśli nie dopasujesz rozmiaru do grubości blachy, możesz łatwo ją uszkodzić albo nie uzyskać odpowiedniego trzymania. W przypadku cienkich profili – mówimy o przedziale 0,5–1,5 mm – masz naprawdę ograniczone pole manewru.

Dla cienkich blach (0,5–1 mm):

• Najlepiej sprawdzą się M3, M4 lub M5 – mają mniejszy skok gwintu i nie wymagają dużego zacisku.
• Dla M3 zakres zacisku zaczyna się już od 0,5 mm, a sam otwór montażowy to tylko Ø 5 mm, co minimalizuje ryzyko deformacji.
• M5 daje nieco więcej pola manewru – pasuje do blach do 5,5 mm grubości i trzyma przyzwoicie nawet w cienkiej stali.

Dla konstrukcji stalowych i masywnych profili:

• Sięgaj po M8, M10, M12, które projektowane są z myślą o większych siłach i grubszych materiałach.
• M12 obsłuży grubość nawet do 7 mm, ale wymaga minimum 1 mm na starcie – niżej nie zejdzie.

Jeśli masz materiał o zmiennej grubości lub profil o niskiej tolerancji, rozważ nitonakrętki z kołnierzem stożkowym MINI – są krótsze i oszczędzają miejsce montażowe.

Dobór nie kończy się na literce „M”. Wymaga też przemyślenia zakresu zacisku, typu powierzchni i rodzaju gwintu. Dobrze dopasowana nitonakrętka to nie tylko bezpieczeństwo – to również oszczędność czasu i frustracji na etapie montażu.
