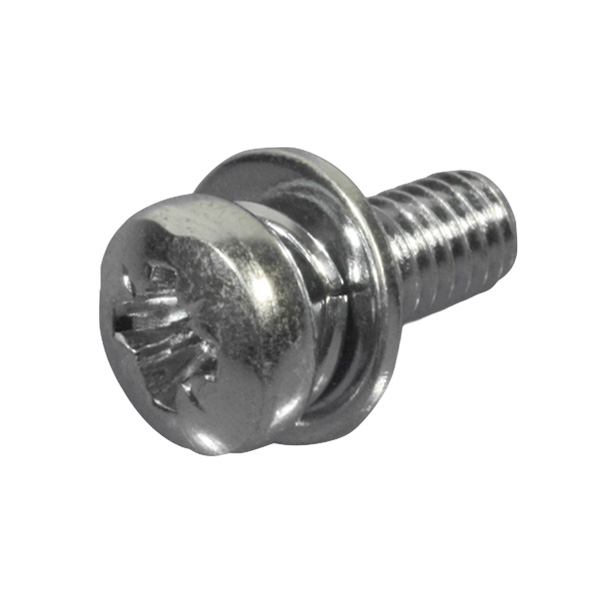

DIN 6900-3 Z4-1 – Wkręt DIN 7985 Pozi i podkładka DIN 6905 + DIN 6902A
- Wkręt DIN 7985 Pozi (ISO 7045)
- Podkładka DIN 6905 (DIN 128 A)
- Podkładka DIN 6902 A (DIN 125 A)
Materiał:
- Stal kl. 8.8
- Stal nierdzewna A2
Pokrycie:
- Ocynk galwaniczny biały ZI
DIN 6900-3 Z4-1 – Wkręt DIN 7985 Pozi i podkładka DIN 6905 + DIN 6902A
DIN 6900-3 Z4-1 – Wkręt DIN 7985 Pozi i podkładka DIN 6905 + DIN 6902A
Pobierz PDF
Schemat
Wymiary
| gwint | M2,5 | M3 | M4 | M5 | M6 |
| d / h | 5,0 / 2,0 | 6,0 / 2,4 | 8,0 / 3,1 | 10,0 / 3,8 | 12,0 / 4,6 |
| d2 / h2 | 4,6 / 1,1 | 5,6 / 1,3 | 7,0 / 1,4 | 8,6 / 1,7 | 11,0 / 2,2 |
| d3 / h3 | 6,0 / 0,6 | 7,0 / 0,6 | 9,0 / 0,8 | 10,0 / 1,0 | 12,0 / 1,6 |
| Pozidriv | PZ1 | PZ1 | PZ2 | PZ2 | PZ3 |
| L | 4 – 20 | 4 – 30 | 5 – 35 | 6 – 35 | 10 – 35 |
Pobierz dane techniczne
Pobierz PDF
