Nitotrzpień HNT ZI
Materiał:
- stal ocynkowana

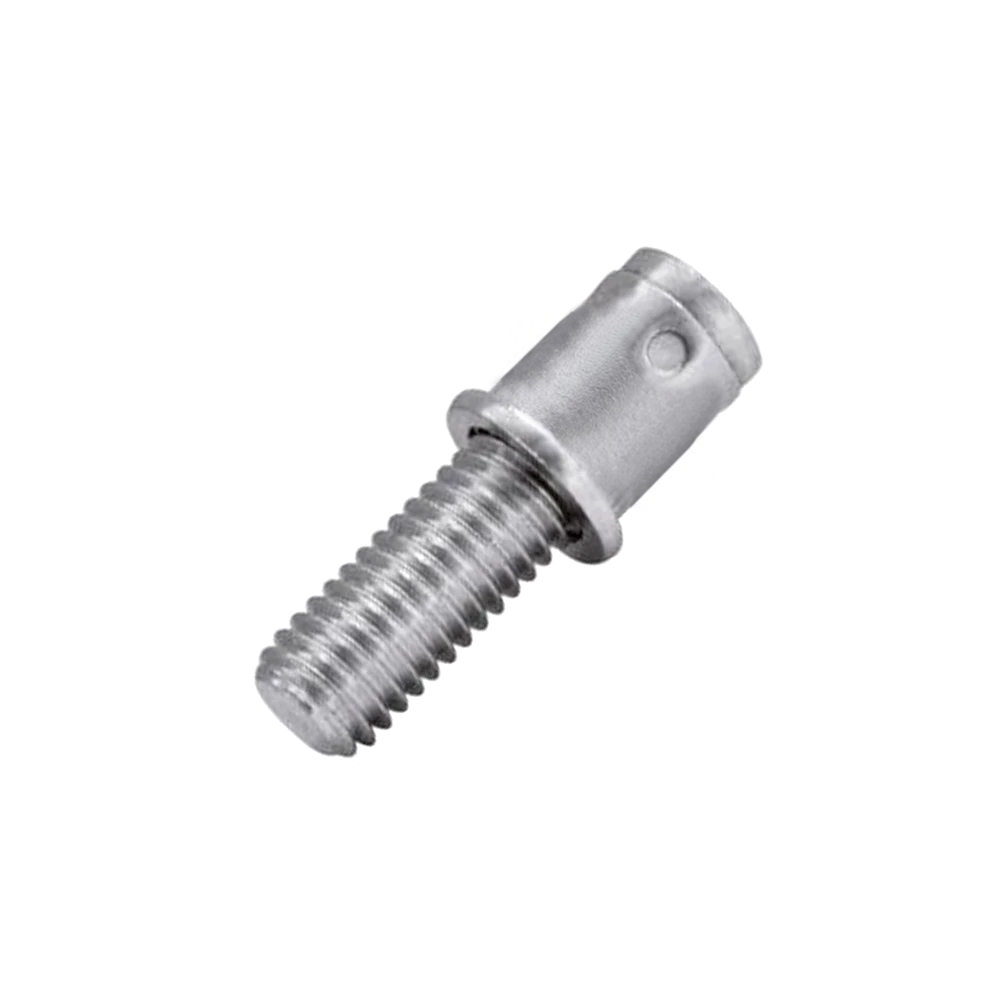

Nitotrzpień HNT ZI – stal ocynkowana, kołnierz płaski, gładki trzon
Nitotrzpień HNT ZI – stal ocynkowana, kołnierz płaski, gładki trzon
Pobierz PDF

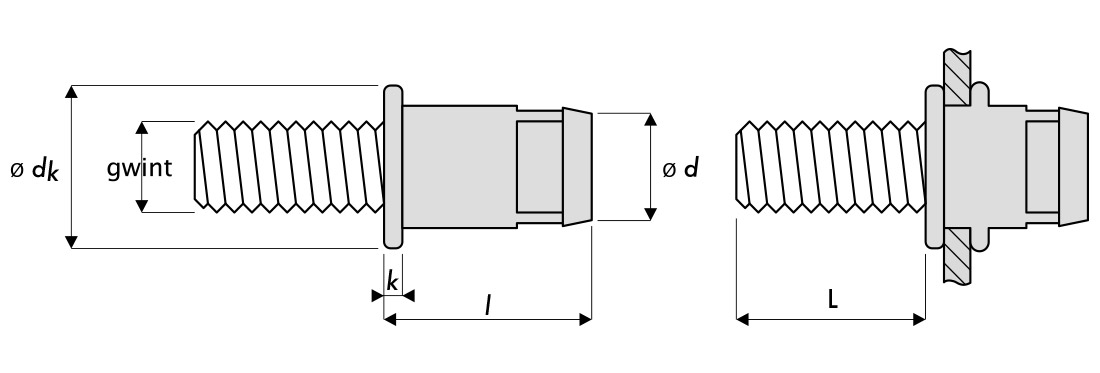

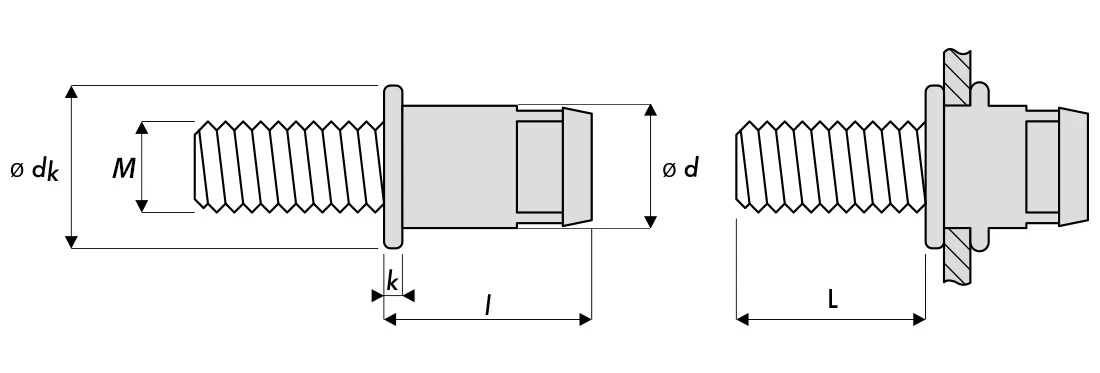

Schemat
Wymiary
| Gwint | d [mm] |
l [mm] |
L [mm] |
 |
 |
dk [mm] |
k [mm] |
 |
 |
kod |
|---|---|---|---|---|---|---|---|---|---|---|
| M5 | 6,9 | 12,00 | 20,0 | 0,5-3,0 | 7,0-7,1 | 10,0 | 1,0 | 7,0 Nm | 7000 N | HN89053020ZI |
| M5 | 6,9 | 12,00 | 30,00 | 0,5-3,0 | 7,0-7,1 | 10,0 | 1,0 | 7,0 Nm | 7000 N | HN89053030ZI |
| M6 | 8,9 | 14,50 | 20,0 | 0,5-3,0 | 9,0-9,1 | 13,0 | 1,5 | 10,0 Nm | 10000 N | HN89063020ZI |
| M6 | 8,9 | 14,50 | 30,00 | 0,5-3,0 | 9,0-9,1 | 13,0 | 1,5 | 10,0 Nm | 10000 N | HN89063030ZI |
| M8 | 10,9 | 15,50 | 20,0 | 0,5-3,0 | 11,0-11,1 | 16,0 | 1,5 | 30,0 Nm | 21000 N | HN89082030ZI |
| M8 | 10,9 | 15,50 | 30,00 | 0,5-3,0 | 11,0-11,1 | 16,0 | 1,5 | 30,0 Nm | 21000 N | HN89083030ZI |
Pobierz dane techniczne
Pobierz PDF
