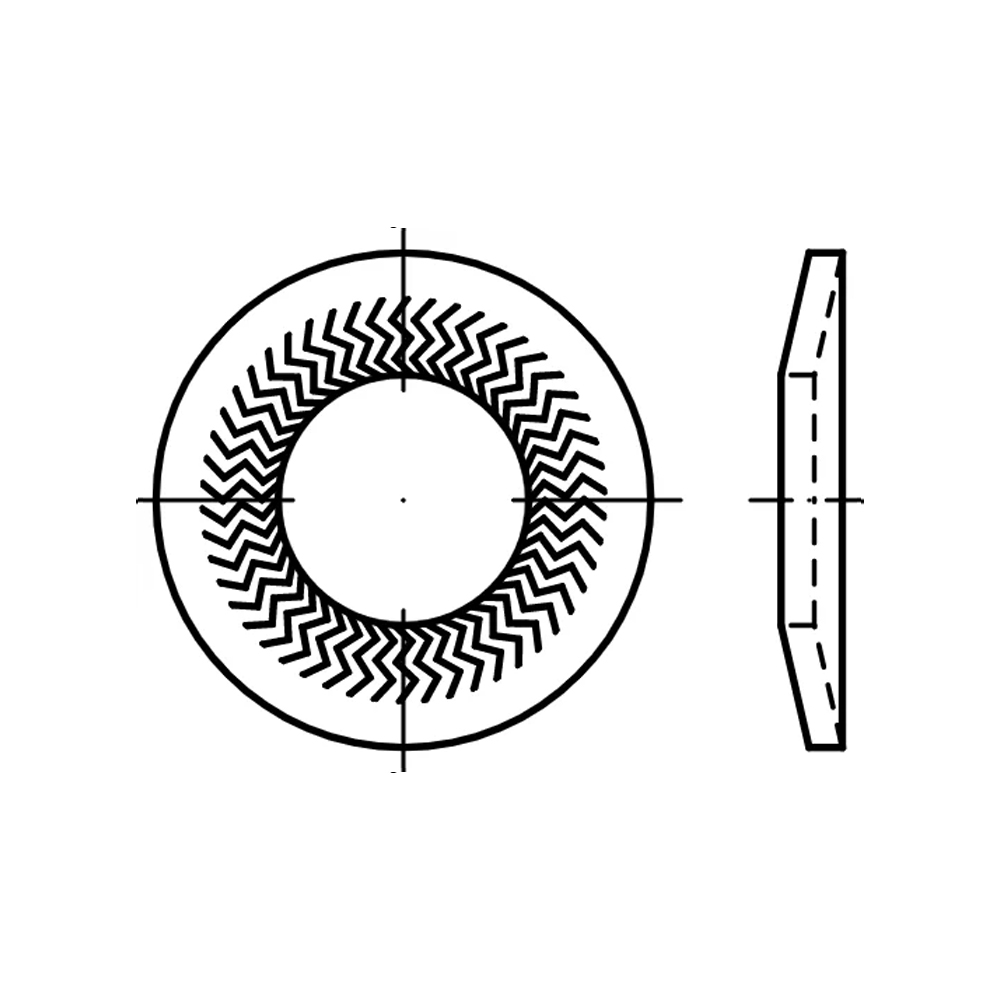

Podkładka kontaktowa pomniejszana TECKENTRUP typ Z – HS88126

Podkładka kontaktowa pomniejszana TECKENTRUP typ Z – HS88126
Pobierz PDF

SKU: Podkładka kontaktowa pomniejszana TECKENTRUP typ Z - HS88126 Kategoria:

Podkładka kontaktowa pomniejszana TECKENTRUP typ Z – HS88126

Materiał:

  • Stal
  • Stal kwasoodporna A4

Powłoka:

  • ocynk płatkowy flZnnc – 480h-L

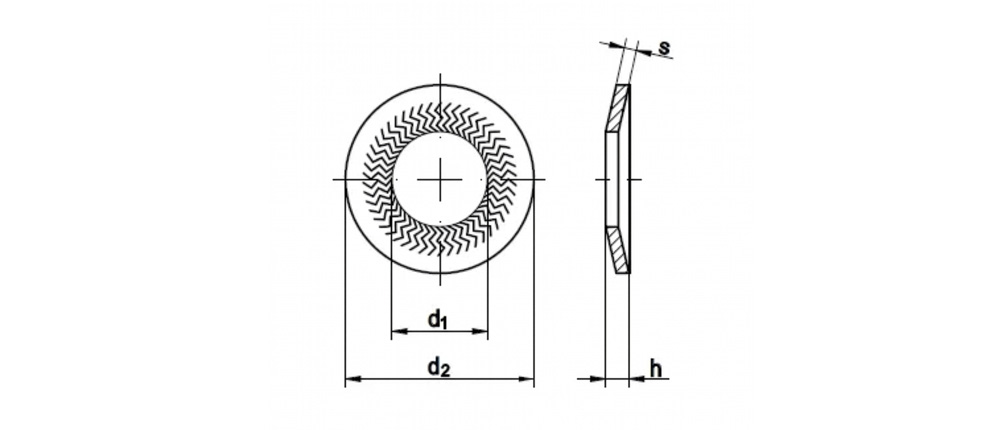

Schemat

Podkładka kontaktowa pomniejszana TECKENTRUP typ Z - HS88126



Wymiary

Gwint 6 8 10 12 16
d1 6.1 8.2 10.2 12.4 16.4
d2 9.9 12.7 16.1 18.3 24.6
s 1.4 1.4 1.6 1.8 2.5
h 1.6 1.7 2 2.2 3.1

Pobierz dane techniczne

Pobierz PDF
