Jedna źle dobrana średnica nitu potrafi osłabić całe połączenie. Z kolei brak znajomości norm sprawia, że parametry z katalogu stają się tylko liczbami bez kontekstu. W tym artykule zbieramy w jednym miejscu tabelę nitów zrywalnych, realne wartości wytrzymałości oraz obowiązujące normy techniczne. Dostajesz konkrety: liczby, zakresy, materiały i praktyczne wskazówki z naszego doświadczenia w HS Technik.
Spis treści
- Jak czytać tabelę nitów zrywalnych i co oznaczają poszczególne parametry?
- Jakie normy muszą spełniać nity zrywalne i co dokładnie regulują w praktyce?
- Wytrzymałość nitów – realne wartości ścinania i rozciągania w liczbach
- Tabela nitów a zakres zacisku. Jak dobrać długość bez błędu montażowego?
- Tabela nitów zrywalnych – konkretne wymiary i wytrzymałość w jednym zestawieniu
- Najczęstsze pytania o tabelę nitów zrywalnych, ich wytrzymałość i normy
- Jakie parametry są najważniejsze w tabeli nitów zrywalnych?
- Czy norma DIN 7337 obowiązuje wszystkie nity zrywalne?
- Od czego najbardziej zależy wytrzymałość nitów?
- Jak dobrać długość nitu do grubości materiału?
- Czy nity zrywalne ze stali nierdzewnej są zawsze lepsze?
- Kiedy wybrać nity strukturalne HA lub HP-LOCK?
- Czy tabela nitów uwzględnia wpływ temperatury?
- Najczęstsze pytania o tabelę nitów zrywalnych, ich wytrzymałość i normy
Jak czytać tabelę nitów zrywalnych i co oznaczają poszczególne parametry?

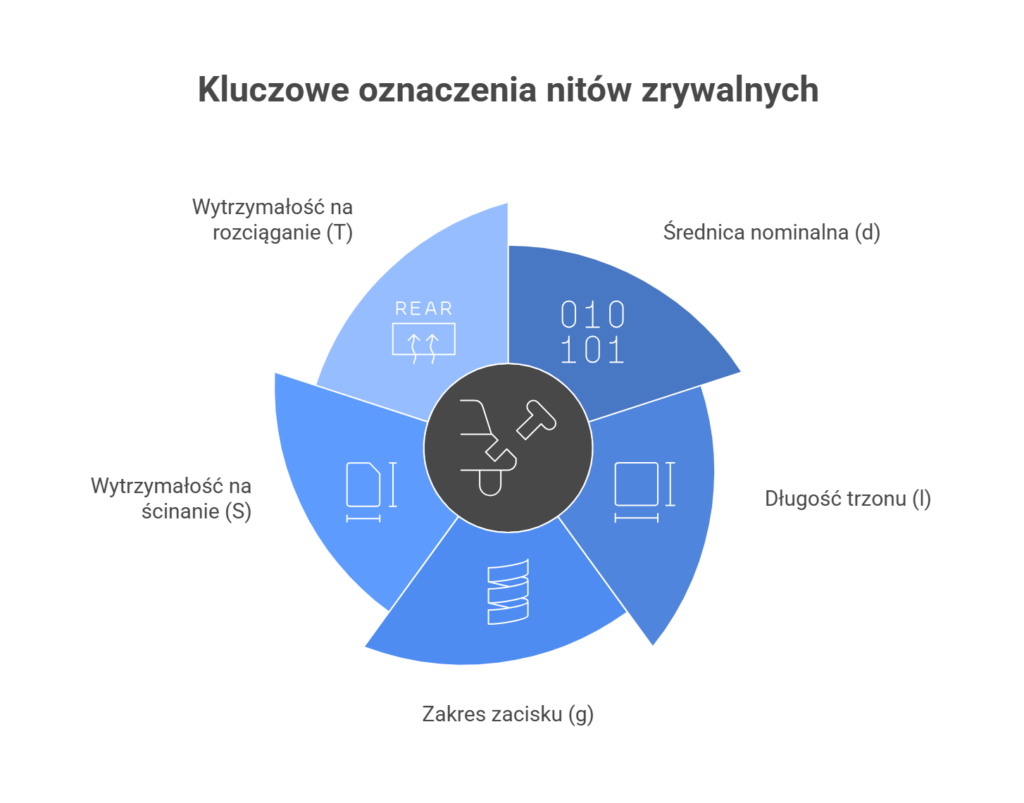

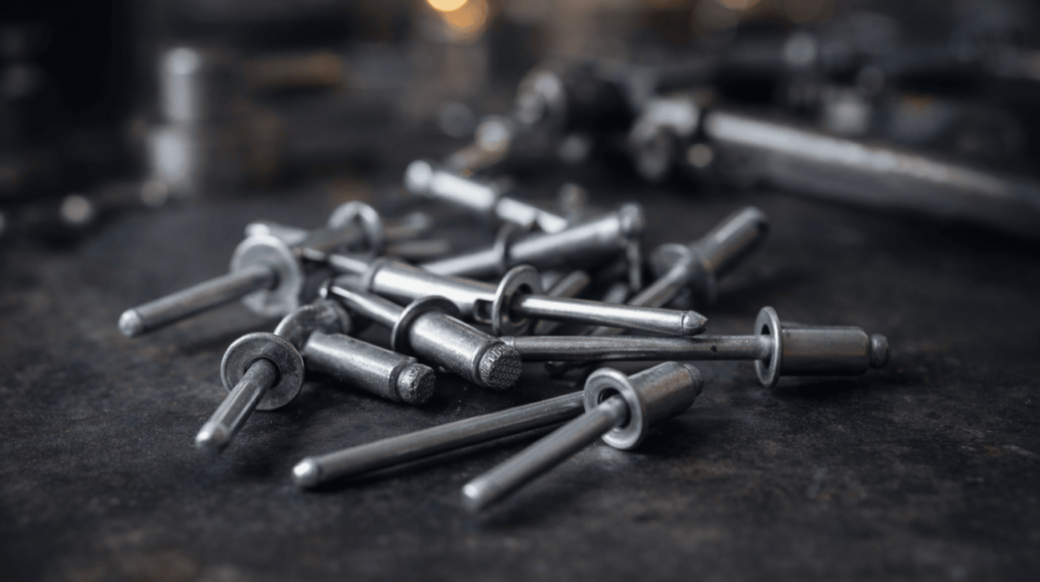

Tabela nitów zrywalnych pokazuje średnicę, długość, zakres zacisku, średnicę otworu, średnicę kołnierza oraz wytrzymałość na ścinanie i rozciąganie. To absolutna podstawa doboru. Nity zrywalne składają się z tulei (korpusu) oraz trzpienia zrywalnego, który po zaciągnięciu pęka, tworząc zakuwkę po drugiej stronie materiału. Kluczowe oznaczenia to:
- średnica nominalna – d,
- długość trzonu – l,
- zakres zacisku – g,
- wytrzymałość na ścinanie – S,
- wytrzymałość na rozciąganie – T.
W praktyce najczęściej analizujesz trzy liczby: średnicę, zakres zacisku i wytrzymałość. Jeżeli pracujesz w środowisku przemysłowym i potrzebujesz stabilnych parametrów, w HS Technik jako dostawca przemysłowy udostępniamy karty techniczne z dokładnymi wartościami sił dla konkretnych serii – bez zgadywania.
HS TECHNIK
Zaufaj doświadczeniu w dostawach dla przemysłu
Wybierz dostawcę, który gwarantuje jakość, terminowość i techniczne wsparcie.
HS Technik to pewność, że Twoja produkcja działa bez przestojów.
Jakie normy muszą spełniać nity zrywalne i co dokładnie regulują w praktyce?
Podstawową normą dla standardowych nitów zrywalnych z kołnierzem płaskim jest DIN 7337 (odpowiednik ISO 15977). To ona „ustawia zasady gry”. Określa wymiary, dopuszczalne materiały i wymagania mechaniczne. Czyli wprost – mówi, jakie parametry musi mieć nit, aby mógł być bezpiecznie stosowany w przemyśle.
Przy rozwiązaniach specjalnych, zwłaszcza tam, gdzie liczy się szczelność połączenia, wchodzą w grę także normy ISO 15973, ISO 15975, ISO 15976 oraz ISO 16585. To ważne, szczególnie jeśli konstrukcja ma pracować w kontakcie z wodą lub pod ciśnieniem.
Normy nie kończą się na tabelach wymiarów. Obejmują też konkretne badania. Mówimy tu o:
- próbach na ścinanie,
- próbach na rozciąganie,
- teście zatrzymania trzpienia – minimum 10 N.
I właśnie dlatego zapis “nit zrywalny norma” to nie pusty slogan. To informacja, że produkt przeszedł realne testy i spełnia określone wymagania techniczne.
W praktyce przemysłowej najczęściej spotyka się kombinacje materiałowe: aluminium/stal (Al/St), stal/stal (St/St) oraz stal nierdzewna A2/A2 i A4/A4. Każda z nich ma swoje zastosowanie.
Jeśli konstrukcja pracuje w wilgoci, w kontakcie z solą albo chemią – szczerze sugerujemy stal nierdzewną. Nity zrywalne ze stali nierdzewnej lepiej znoszą trudne warunki i ograniczają ryzyko korozji galwanicznej. A to bezpośrednio przekłada się na trwałość połączenia.
W ofercie HS Technik dostępne są także nity zrywalne szczelne, zgodne z odpowiednimi normami ISO. Sprawdzają się tam, gdzie połączenie musi być szczelne – w obudowach, konstrukcjach wentylacyjnych czy elementach mających kontakt z wodą. Jeśli zależy Ci na pewności w takich aplikacjach, to właśnie w tę stronę warto spojrzeć.
Nie masz pewności, jak dobrać długość nitów zrywalnych, żeby uniknąć luzów albo zbyt krótkiego zakucia? Zobacz nasz poradnik blogowy, w którym krok po kroku to wyjaśniamy.
Wytrzymałość nitów – realne wartości ścinania i rozciągania w liczbach
Wytrzymałość nitów zależy przede wszystkim od materiału i średnicy. I to są dane, których nie można ignorować.
Dla stali nierdzewnej wartości wynoszą:
- ścinanie: 1600–3100 N,
- rozciąganie: 2000–3800 N
Dla stali węglowej:
- ścinanie: 915–2300 N,
- rozciąganie: 1125–2920 N.
Aluminium to niższe wartości – przykładowo 400–845 N na ścinanie. Widzisz różnicę? To nawet kilkukrotna zmiana nośności przy tej samej średnicy.
W przypadku nitów strukturalnych wartości mogą sięgać 5000–10000 N. Dlatego w konstrukcjach o podwyższonym obciążeniu stosuje się m.in. nity zrywalne HA lub nity zrywalne HP-LOCK, które zapewniają kontrolowane zaciśnięcie i wysoką odporność dynamiczną.
Temperatura także ma znaczenie:
- stal – do 400°C, przy czym wytrzymałość może spaść do 50%,
- aluminium – do 200°C.
Jeżeli pracujesz w warunkach podwyższonej temperatury, dobór materiału jest kluczowy. W takich sytuacjach często rekomendujemy rozwiązania strukturalne lub nierdzewne.
Chcesz szybko sprawdzić wymiary nitów zrywalnych i zrozumieć, co oznaczają symbole d, l czy zakres zacisku? Na naszym blogu wyjaśniamy to w prosty sposób – z przykładami i praktycznymi wskazówkami, które ułatwią dobór właściwego rozmiaru do Twojej aplikacji.
Tabela nitów a zakres zacisku. Jak dobrać długość bez błędu montażowego?
Długość nitu powinna wynosić minimum 1,5× grubości łączonych materiałów. To prosta zasada, która eliminuje większość błędów montażowych.
Przykład z tabeli:
- d = 4,0 mm,
- długość: 6–30 mm,
- zakres zacisku: 1–26 mm.
Jeżeli suma grubości blach wynosi 10 mm, nie wystarczy „około 10 mm”. Trzeba sprawdzić zakres g i dopasować długość tak, aby nit pracował w optymalnym przedziale.
W aplikacjach o zmiennej grubości materiału sprawdzają się nity zrywalne TRI lub rozwiązania typu multigrip – jeden element może zastąpić nawet 5 długości standardowych nitów. W konstrukcjach cienkościennych często stosuje się nity zrywalne z szerokim kołnierzem, które zwiększają powierzchnię docisku i ograniczają ryzyko wyrwania.
Jeżeli materiał jest miękki lub kruchy, rozważamy także nity zrywalne rowkowane, które poprawiają zakotwienie w podłożu. A w instalacjach wymagających szybkiego montażu jednostronnego, np. w obudowach czy konstrukcjach modułowych, dobrze sprawdzają się również nity zrywalne Hammer, montowane bez klasycznego procesu zrywania trzpienia.
Tabela nitów zrywalnych – konkretne wymiary i wytrzymałość w jednym zestawieniu
Poniżej znajduje się przykładowa tabela nitów zrywalnych dla wersji aluminiowych z trzpieniem stalowym (łeb grzybkowy), opracowana na podstawie danych katalogowych producentów . To właśnie takie zestawienie najczęściej analizujesz przy doborze elementu do konstrukcji.
| d (mm) | l (mm) | zakres zacisku g (mm) | dm (mm) | S – ścinanie (N) | T – rozciąganie (N) |
|---|---|---|---|---|---|
| 2,4 | 6–10 | 1–8 | 2,45 | 440 | 350 |
| 3,2 | 6–18 | 1–15 | 3,3 | 880–950 | 640–680 |
| 4,0 | 6–30 | 1–26 | 4,1 | 1850 | 1300 |
| 4,8 | 6–30 | 0,5–25 | 4,9 | 1950–2000 | 1480–1650 |
| 6,0 | 8–40 | 0,1–34 | 6,1 | 4350 | 2730 |
Dla porównania – przy nitach zrywalnych ze stali nierdzewnej A2/A2 o średnicy 4,8 mm wartości mogą wynosić nawet 5780 N (ścinanie) i 4312 N (rozciąganie) . To pokazuje, jak ogromny wpływ ma materiał na wytrzymałość nitów.
Zwróć uwagę na trzy rzeczy:
- wzrost średnicy z 3,2 mm do 4,8 mm niemal podwaja nośność na ścinanie,
- zakres zacisku bywa bardzo szeroki – np. 0,5–25 mm,
- przy większych średnicach siły przekraczają 4000 N, co pozwala stosować nity w konstrukcjach o wysokim obciążeniu.
W praktyce przemysłowej sugerujemy, aby zawsze analizować tabelę w kontekście realnych obciążeń – statycznych i dynamicznych. W HS Technik udostępniamy szczegółowe karty techniczne dla każdej serii, w tym dla modeli takich jak nity zrywalne HA, HP-LOCK czy wersji szczelnych, gdzie parametry mogą być jeszcze wyższe niż w standardowych rozwiązaniach DIN 7337.
Jeżeli potrzebujesz, możemy przygotować zestawienie dopasowane do Twojej aplikacji – z uwzględnieniem materiału, temperatury pracy oraz rodzaju używanej nitownicy (ręcznej lub pneumatycznej).
