Wymiary i oznaczenia nakrętek sześciokątnych – normy, rysunki techniczne i zasady wymiarowania

Jedna liczba w oznaczeniu potrafi zmienić wszystko – wytrzymałość połączenia, kompatybilność ze śrubą, a nawet odporność na korozję. Jeśli pracujesz z dokumentacją techniczną, wiesz, że nakrętka sześciokątna to nie „zwykły detal”, ale element objęty ścisłymi normami. W tym artykule rozkładamy na czynniki pierwsze nakrętki sześciokątne – wymiary, normy, rysunki techniczne i zasady wymiarowania. Bez skrótów myślowych. Z konkretami, liczbami i praktycznym komentarzem z doświadczenia HS Technik.

Jakie są wymiary nakrętek sześciokątnych według norm DIN i ISO?

Podstawowe wymiary nakrętki sześciokątnej określają normy DIN 934, PN-EN ISO 4032 oraz ich odpowiedniki krajowe. To właśnie te dokumenty definiują średnicę gwintu, wysokość, szerokość pod klucz oraz tolerancje wykonania.

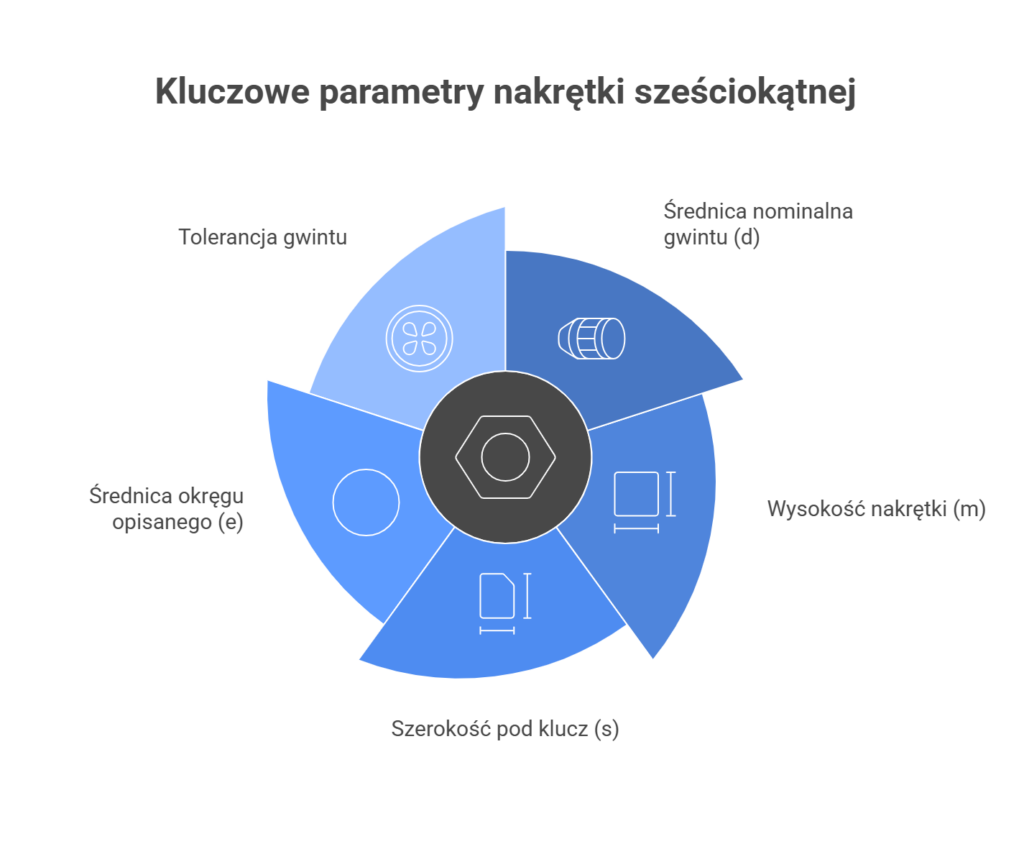

Kluczowe parametry, które musisz znać:

• d – średnica nominalna gwintu,
• m – wysokość nakrętki,
• s – szerokość pod klucz,
• e – średnica okręgu opisanego,
• tolerancja gwintu, np. 6H dla gwintu wewnętrznego.

Dla przykładu: nakrętka M8 wg ISO 4032 ma szerokość pod klucz s = 13 mm, wysokość maksymalną m = 6,5–6,8 mm, a minimalny wymiar „e” wynosi 14,38 mm.

To nie są przypadkowe liczby. One gwarantują wymienialność w skali międzynarodowej. Jeśli zamawiasz element do produkcji seryjnej, nawet od różnych dostawców, norma eliminuje ryzyko niedopasowania.

W HS Technik często spotykamy się z sytuacją, w której klient ma śrubę w klasie 8.8, a dobiera nakrętkę o niewłaściwej klasie wytrzymałości. A przecież materiał i klasa nakrętki muszą odpowiadać parametrom śruby, inaczej połączenie nie spełni założeń projektowych.

Jeśli analizujesz dokumentację, zawsze sprawdzaj:

• zgodność normy (DIN / ISO / PN),
• zakres tolerancji,
• klasę wytrzymałości,
• oznaczenie materiału.

To detale, które decydują o bezpieczeństwie konstrukcji. W praktyce wystarczy jedna niezgodność i nośność połączenia potrafi spaść nawet o kilkadziesiąt procent – szczególnie przy drganiach i zmiennym obciążeniu. I to naprawdę się zdarza.

Z naszego doświadczenia wynika, że szybka kontrola tych czterech parametrów już przy składaniu zamówienia usuwa większość kosztownych reklamacji. Kilka minut sprawdzenia specyfikacji bywa tańsze niż przestój produkcji i nerwowe poprawki później.

Co w praktyce oznacza norma nakrętki sześciokątnej w dokumentacji projektowej?

Norma określa nie tylko wymiary, ale też tolerancje, właściwości mechaniczne i sposób oznaczania elementu. To fundament powtarzalnej produkcji.

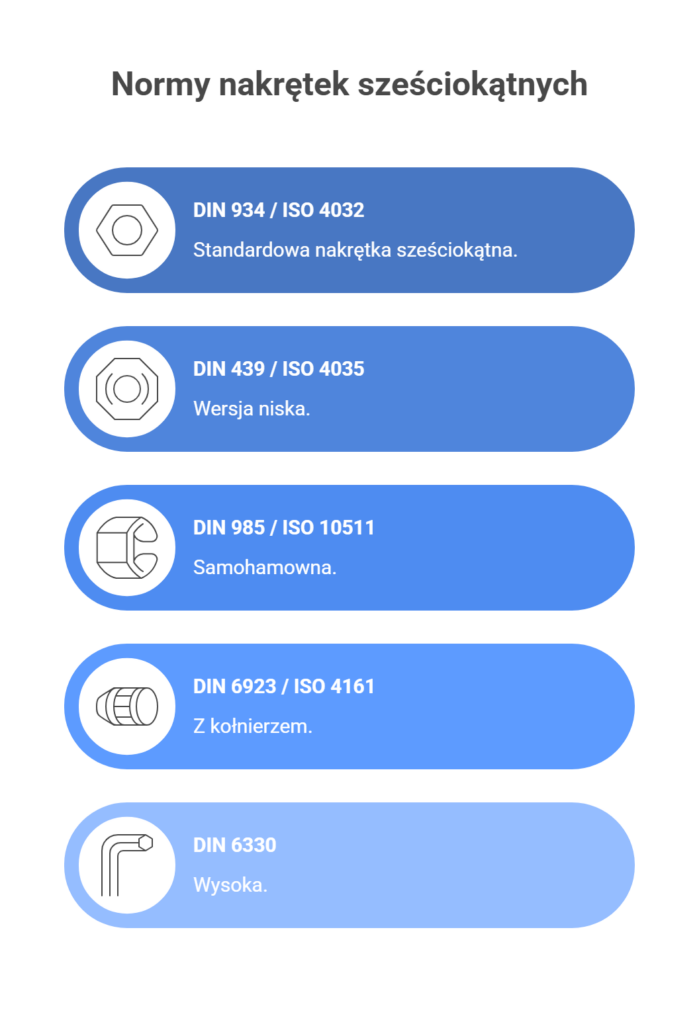

Najczęściej spotykane normy nakrętek sześciokątnych:

• DIN 934 / ISO 4032 – standardowa nakrętka sześciokątna,
• DIN 439 / ISO 4035 – wersja niska,
• DIN 985 / ISO 10511 – samohamowna,
• DIN 6923 / ISO 4161 – z kołnierzem,
• DIN 6330 – wysoka.

Jeśli w projekcie widzisz zapis: M10x1.5 DIN 934 A2-70, oznacza to:

• gwint metryczny zwykły M10,
• skok 1,5 mm,
• norma DIN 934,
• stal nierdzewna A2,
• klasa wytrzymałości 70.

Brzmi prosto? Teoretycznie tak. W praktyce często brakuje jednego członu oznaczenia i zaczyna się domyślanie. W naszej pracy w HS Technik sugerujemy, by w dokumentacji zawsze podawać pełne oznaczenie wraz z klasą i materiałem. To eliminuje błędy zakupowe.

Jeśli projekt dotyczy środowiska o podwyższonej wilgotności, stal węglowa z ocynkiem może być niewystarczająca. Wtedy lepszym wyborem będzie stal nierdzewna A4. A przy pracy w warunkach wibracji – nakrętki sześciokątne samozabezpieczające, które minimalizują ryzyko luzowania.

Jak wygląda rysunek nakrętki sześciokątnej i co musi zawierać?

Rysunek nakrętki sześciokątnej musi zawierać widok boczny, czołowy oraz oznaczenie gwintu zgodnie z PN-EN ISO 6410. W dokumentacji technicznej stosuje się dwa sposoby przedstawiania gwintu: uproszczony i symboliczny.

Najważniejsze elementy, które muszą znaleźć się na rysunku:

• średnica nominalna gwintu d,
• szerokość pod klucz s,
• wysokość m,
• średnica okręgu opisanego e,
• tolerancja gwintu (np. 6H),
• fazowanie krawędzi – zwykle stożek 120° (30° do płaszczyzny).

W praktyce projektowej często pomija się fazę. A to błąd – wpływa na montaż i bezpieczeństwo użytkowania. Jeśli tworzysz model w CAD (np. LibreCAD), rysujesz sześciokąt, definiujesz gwint i podajesz normę oraz wymiary.

W HS Technik sądzimy, że rysunek techniczny powinien być jednoznaczny – bez miejsca na interpretację. Zwłaszcza gdy elementem jest np. nakrętka do zgrzewania, gdzie istotne są dodatkowe wypustki lub pierścień prowadzący.

Jak przebiega prawidłowe wymiarowanie nakrętki sześciokątnej?

Wymiarowanie nakrętki sześciokątnej polega na wskazaniu wymiarów funkcjonalnych zgodnie z normą oraz tolerancji wykonania. Innymi słowy – rysunek ma jasno pokazywać, co dokładnie produkujemy i w jakim zakresie dopuszczalne są odchyłki. Bez miejsca na domysły.

Zasady są proste, ale wymagają konsekwencji:

• wymiary podajesz w milimetrach,
• tolerancje zgodnie z normą ISO,
• gwint opisujesz skrótem literowym (M, UNC, UNF, G),
• klasa wytrzymałości musi być zgodna ze śrubą.

I tutaj naprawdę nie ma drogi na skróty. Jeśli masz śrubę klasy 10.9, a zastosujesz nakrętkę klasy 5, połączenie stanie się najsłabszym ogniwem. Na papierze wszystko wygląda poprawnie. W praktyce – przy obciążeniu – problem wychodzi bardzo szybko.

Dlatego w projektach przemysłowych, szczególnie seryjnych, sugerujemy kontrolę zgodności klas już na etapie zamówienia. To moment, w którym najłatwiej wychwycić nieścisłości. Później każda korekta oznacza czas, koszty i przestoje.

Warto też pamiętać o masie, bo przy dużych wolumenach ma to realne znaczenie logistyczne. Dla przykładu:

• M8 – około 5,31 kg / 1000 szt.,
• M10 – około 9,84 kg / 1000 szt.,
• M30 – około 234 kg / 1000 szt.

Przy zamówieniu kilkunastu czy kilkudziesięciu tysięcy sztuk różnica w wadze przekłada się na transport, sposób magazynowania, a czasem nawet na nośność regałów. Niby detal. A w skali produkcji – konkretna liczba w kosztorysie.

Zastanawiasz się, jak masy nakrętek wpływają na logistykę, koszt transportu i planowanie produkcji? Na blogu wyjaśniamy to na konkretnych przykładach i pokazujemy, dlaczego w dużych wolumenach nawet kilka kilogramów robi realną różnicę.

Jak dobrać typ nakrętki do zastosowania przemysłowego?

Dobór nakrętki zależy od gwintu, klasy wytrzymałości, materiału i warunków pracy. Jeśli konstrukcja pracuje w wibracjach, standardowa wersja może się luzować. Wtedy lepiej sprawdzą się warianty z elementem samohamownym.

• W środowisku korozyjnym – stal nierdzewna A4.
• W aplikacjach konstrukcyjnych – wysoka klasa wytrzymałości.
• W połączeniach cienkościennych – rozwiązania specjalne, np. nakrętka sześciokątna z kołnierzem, która zwiększa powierzchnię docisku.

HS Technik jako dostawca przemysłowy, widzimy, że błędy najczęściej wynikają z braku analizy warunków pracy. Dlatego przy doborze elementów sugerujemy uwzględnić:

• środowisko pracy,
• obciążenie dynamiczne lub statyczne,
• materiał śruby,
• sposób montażu.

Czasem lepszym wyborem będzie rozwiązanie zgrzewane, czasem klasyczna wersja DIN 934. Nakrętka sześciokątna to prosty detal. Ale jego oznaczenie, norma i wymiarowanie decydują o bezpieczeństwie całej konstrukcji.

Jeśli masz wątpliwości przy doborze – uważamy, że lepiej zapytać niż poprawiać projekt na etapie produkcji. W HS Technik analizujemy dokumentację i pomagamy dobrać element zgodny z normą, parametrami śruby i warunkami pracy. Bo w technice detale naprawdę mają znaczenie.
