Nity konektorowe
Nity konektorowe to specjalistyczne elementy złączne przeznaczone do szybkiego i trwałego łączenia cienkich blach, profili oraz komponentów elektrycznych. W ofercie HS TECHNIK dostępne są nity zrywalne konektorowe o różnych średnicach i materiałach wykonania, które zapewniają stabilne połączenia montażowe w aplikacjach przemysłowych, motoryzacyjnych i elektronicznych.
Wyświetlanie wszystkich wyników: 3Posortowane według najnowszych
Nity konektorowe – szybkie łączenie elementów i okablowania w montażu jednostronnym
Nity konektorowe są projektowane z myślą o sprawnym, jednostronnym montażu, dzięki czemu umożliwiają łączenie elementów tam, gdzie dostęp do tylnej strony jest ograniczony lub niemożliwy. Dwuczęściowa konstrukcja nitów zrywalnych konektorowych zapewnia stabilne zakotwienie trzpienia w tulei, a proces zrywania kontroluje docisk i rozkład sił w materiale, co przekłada się na wysoką powtarzalność połączeń w produkcji seryjnej.
Zakres zastosowań nitów zrywalnych konektorowych obejmuje montaż paneli i obudów w przemyśle motoryzacyjnym, łączenie cienkich blach i profili w produkcji AGD, a także zabudowę szaf sterowniczych i instalacji elektronicznych. Typowe średnice nominalne mieszczą się w przedziale Ø 3,2–6,4 mm, przy czym długa lista długości chwytu pozwala dopasować nit do grubości zestawu materiałów. Różne rodzaje łba – płaski, stożkowy, rzepowy – umożliwiają uzyskanie pożądanego efektu wizualnego i funkcjonalnego, m.in. ograniczenie wystawania po stronie montażu albo uzyskanie bardziej zwartej strefy docisku.

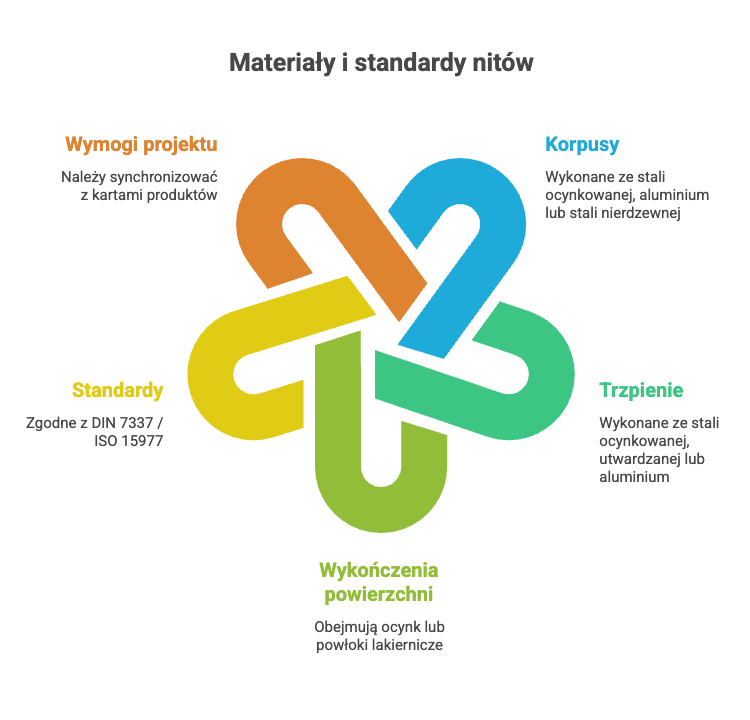

W zależności od modelu stosowane są stal ocynkowana, aluminium oraz stal nierdzewna dla korpusów, natomiast trzpienie wykonywane są ze stali ocynkowanej lub utwardzanej, a także z aluminium w aplikacjach wymagających mniejszej masy. Wykończenia powierzchni obejmują ocynk lub powłoki lakiernicze, które poprawiają odporność na korozję oraz ułatwiają identyfikację w procesie montażowym. Produkty tej klasy są zwykle zgodne z DIN 7337 / ISO 15977 lub odpowiednikami – konkretne oznaczenia i parametry należy weryfikować w kartach poszczególnych wyrobów, aby zsynchronizować wymogi projektu, tolerancje i warunki środowiskowe.
Nity zrywalne konektorowe – parametry, materiały i warianty do automatyzacji
W produkcji wieloseryjnej liczy się tempo i powtarzalność, dlatego nity zrywalne konektorowe są przystosowane do pracy zarówno z ręcznymi, jak i pneumatycznymi narzędziami do nitów. Konstrukcja trzpienia oraz geometria łba wspierają szybkie osadzenie i kontrolowany zryw, ograniczając ryzyko uszkodzeń w cienkich blachach i profilach. Dzięki temu można uzyskać stabilne połączenie bez odkształceń nawet w elementach malowanych proszkowo czy anodowanych, co jest istotne w aplikacjach wymagających powtarzalnej estetyki powierzchni.
Asortyment w tej kategorii obejmuje warianty korpusów i trzpieni z aluminium, stali ocynkowanej oraz stali nierdzewnej, co pozwala dobrać konfigurację do wilgotności, temperatury i obciążeń mechanicznych. W praktyce wybór materiału determinuje odporność na korozję, masę oraz nośność – przykładowo aluminium wspiera niską masę systemu, a stal nierdzewna zwiększa trwałość w środowisku agresywnym. W projektach o szczególnych wymaganiach mogą być stosowane nity konektorowe mosiężne lub miedziane (zależnie od dostępności w danej specyfikacji), które zapewniają odpowiednie własności elektryczne i antykorozyjne w wybranych konfiguracjach połączeń.
Doradztwo techniczne i wsparcie przy doborze nitów
W ramach naszych usług dostępne jest doradztwo techniczne w doborze nitów, m.in. pod kątem rodzaju łba, średnicy, długości chwytu i materiałów w konkretnej aplikacji. Dokumentacja – w tym normy odniesienia (np. DIN 7337 / ISO 15977) oraz szczegółowe parametry montażu – ułatwia wdrożenie w nowych projektach i walidację procesu na dziale jakości. Dla projektów o zwiększonych wymaganiach możliwe jest dopasowanie wariantów do specjalnych wymogów produkcyjnych, w tym nity do łączenia przewodów oraz nity stalowe z blaszką, jeśli są przewidziane w dokumentacji wyrobu.
W naszej ofercie znajdziesz także: nity MULTI, nity standardowe, nity HAMMER czy nity strukturalne HA, które umożliwiają precyzyjne dopasowanie technologii łączenia do specyfiki każdej konstrukcji i wymagań produkcyjnych.
Skontaktuj się z działem technicznym HS TECHNIK, aby uzyskać indywidualne wsparcie w doborze właściwych rozwiązań. Nasz zespół pomoże dobrać odpowiedni typ nitu, materiał i zakres roboczy, zapewniając pełną kompatybilność z Twoim procesem montażowym i specyfikacją projektu.
