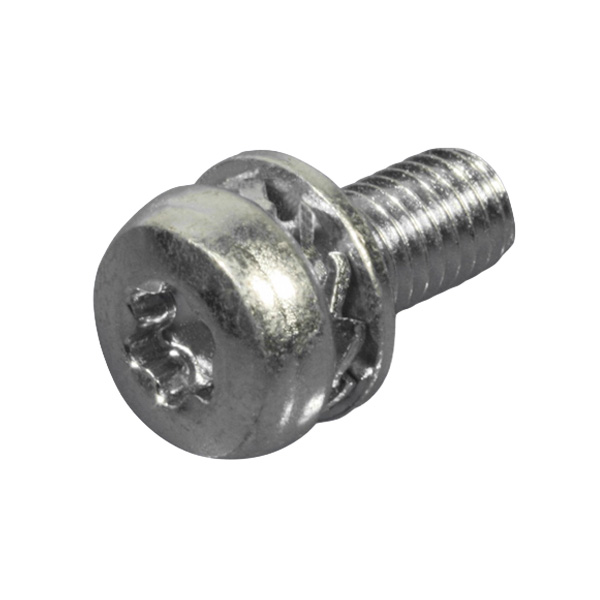

DIN 6900-4 Z7-1 – Wkręt DIN 7985 Torx i podkładka DIN 6907 + 6902A
- Wkręt DIN 7985 Torx (ISO 7045)
- Podkładka DIN 6907 (DIN 6798 A)
- Podkładka DIN 6902A (DIN 125 A)
Materiał:
- Stal kl. 8.8
Pokrycie:
- Ocynk galwaniczny biały ZI
DIN 6900-4 Z7-1 – Wkręt DIN 7985 Torx i podkładka DIN 6907 + 6902A
DIN 6900-4 Z7-1 – Wkręt DIN 7985 Torx i podkładka DIN 6907 + 6902A
Pobierz PDF
Schemat
Wymiary
| gwint | M2,5 | M3 | M4 | M5 | M6 |
| d / h | 5,0 / 2,0 | 6,0 / 2,4 | 8,0 / 3,1 | 10,0 / 3,8 | 12,0 / 4,6 |
| d2 / h2 | 5,5 / 1,2 | 6,0 / 1,2 | 8,0 / 1,5 | 9,0 / 1,8 | 11,0 / 2,1 |
| d3 / h3 | 6,0 / 0,6 | 7,0 / 0,6 | 9,0 / 0,8 | 10,0 / 1,0 | 12,0 / 1,6 |
| Torx | T8 | T10 | T20 | T25 | T30 |
| L | 5 – 16 | 5 – 20 | 6 – 30 | 10 – 30 | 10 – 30 |
Pobierz dane techniczne
Pobierz PDF
