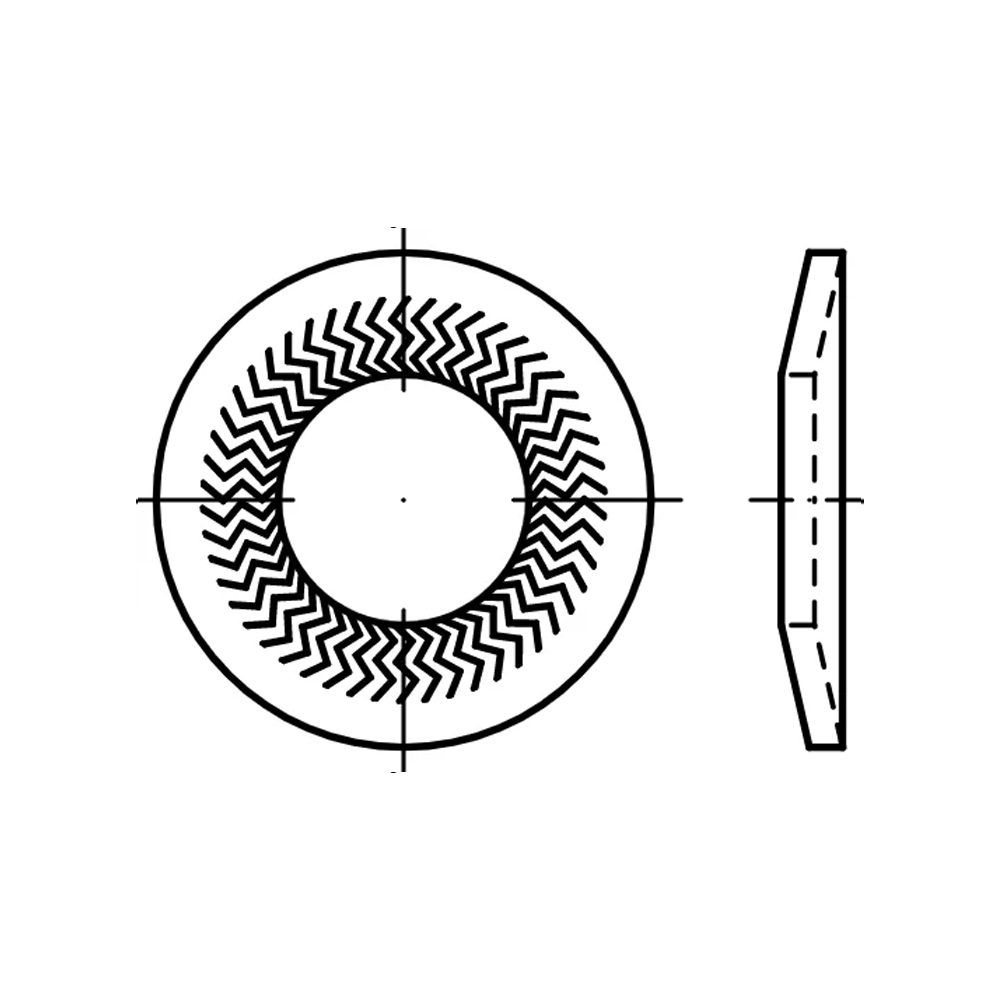

Podkładka kontaktowa poszerzana TECKENTRUP typ B – HS88125

Podkładka kontaktowa poszerzana TECKENTRUP typ B – HS88125
Pobierz PDF

SKU: Podkładka kontaktowa podstawowa TECKENTRUP typ M - HS88124-1 Kategoria:

Podkładka kontaktowa poszerzana TECKENTRUP typ B – HS88125

Materiał:

  • Stal
  • Stal kwasoodporna A4

Powłoka:

  • ocynk galwaniczny ZI
  • ocynk płatkowy flZnnc – 480h-L

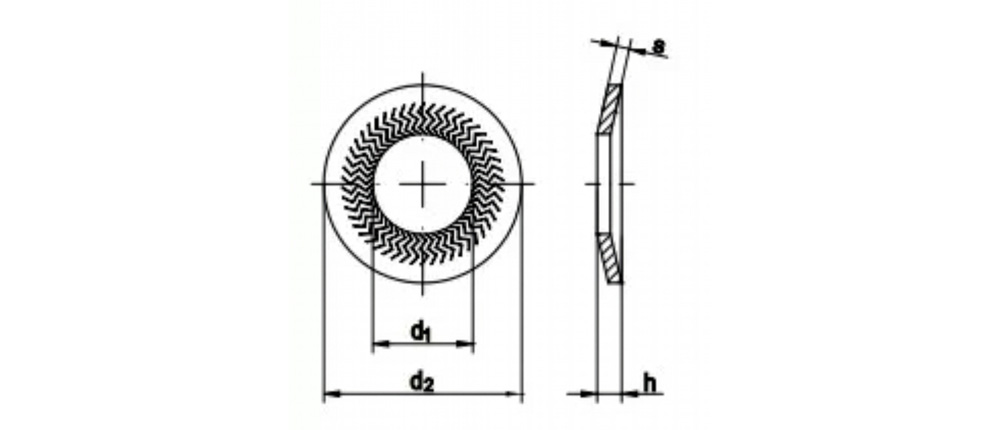

Schemat

Podkładka kontaktowa poszerzana TECKENTRUP typ B - HS88125

Wymiary

Gwint 6 8 10 12
d1 6.1 8.2 10.2 12.4
d2 18.2 22.25 27.25 32.3
s 1.4 1.9 2.4 2.8
h 2.55/2.6 2.9/3.1 3.65/3.6 4.5/4.8

Pobierz dane techniczne
