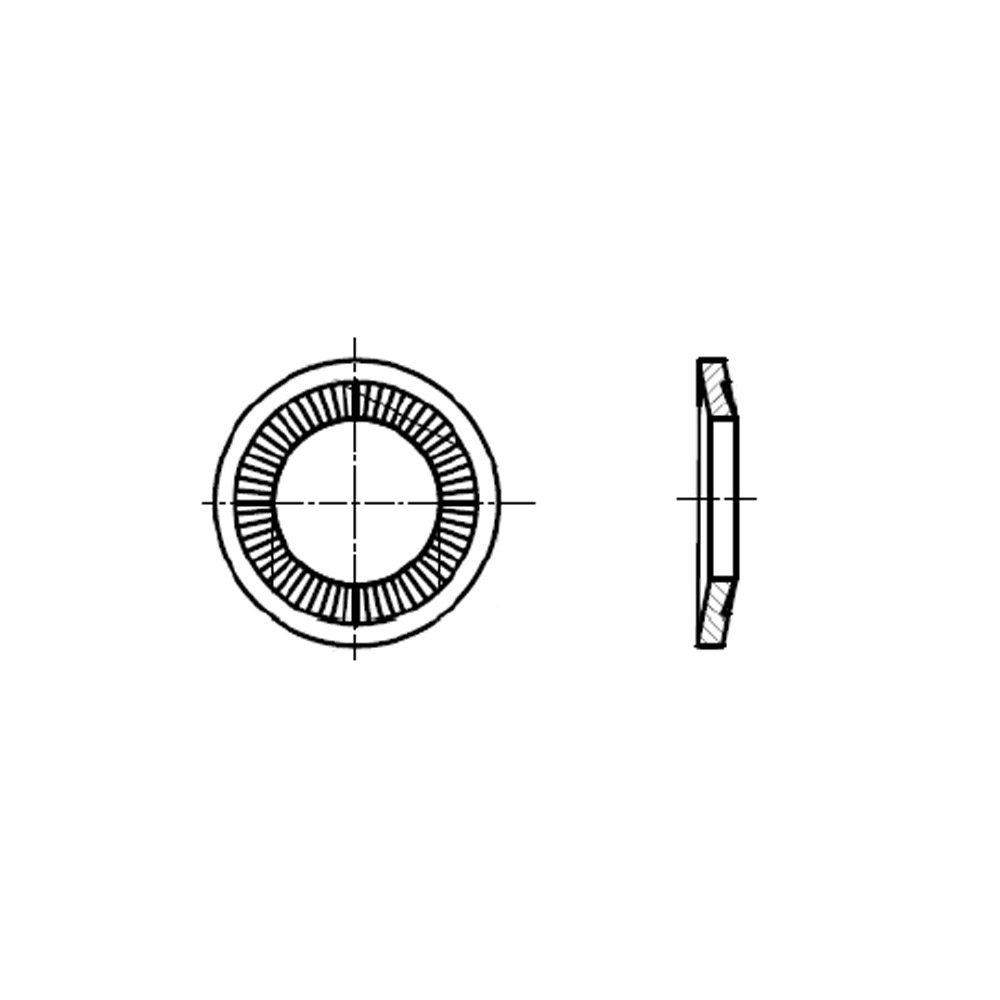

Podkładka kontaktowa wąska NFE 25-511 typ N
Materiał:
- stal sprężynowa
- stal nierdzewna A2
Powłoka:
- ocynk płatkowy fLZn
Podkładka kontaktowa wąska NFE 25-511 typ N
Podkładka kontaktowa wąska NFE 25-511 typ N
Pobierz PDF

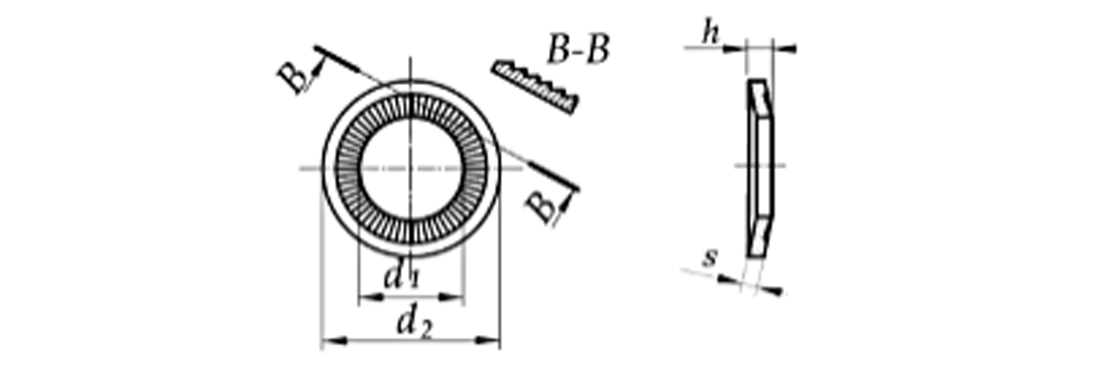

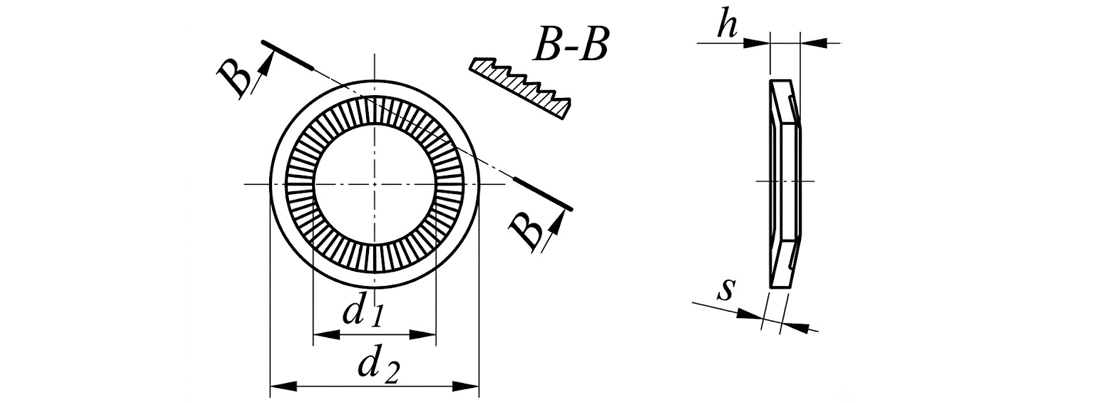

Schemat
Wymiary
| Średnica | d1min. | d1max. | d2min. | d2max. | smin. | smax. | hmin. | hmax. |
| M3 | 3.10 | 3.35 | 5.76 | 6.24 | 0.47 | 0.53 | 0.70 | 0.90 |
| M4 | 4.10 | 4.40 | 7.71 | 8.29 | 0.77 | 0.83 | 1 | 1.20 |
| M5 | 5.10 | 5.40 | 9.71 | 10.29 | 0.96 | 1.04 | 1.25 | 1.50 |
| M6 | 6.10 | 6.40 | 11.65 | 12.35 | 1.16 | 1.24 | 1.55 | 1.85 |
| M8 | 8.20 | 8.56 | 15.65 | 16.35 | 1.36 | 1.44 | 1.80 | 2.20 |
| M10 | 10.20 | 10.56 | 19.58 | 20.42 | 1.55 | 1.65 | 2.10 | 2.60 |
| M12 | 12.40 | 12.83 | 23.58 | 24.42 | 1.75 | 1.85 | 2.40 | 2.90 |
Pobierz dane techniczne
Pobierz PDF
