M8, M10 czy M16 określa nominalną średnicę gwintu, a nie szerokość nakrętki ani rozmiar potrzebnego klucza. Dla regularnej nakrętki M8 według ISO 4032 wymiar pod klucz wynosi 13 mm, a dla M16 – 24 mm. Znaczenie ma też wysokość, skok gwintu oraz norma wykonania. Sprawdź najważniejsze wymiary nakrętek i zobacz, jak odczytywać je z rysunku technicznego.
Jakie wymiary ma nakrętka M8?
Nakrętka M8 według ISO 4032:2023 ma wymiar pod klucz 13 mm, skok gwintu 1,25 mm i wysokość od 6,44 do 6,80 mm. Minimalny wymiar przez przeciwległe naroża wynosi natomiast 14,38 mm.
Najważniejsze wymiary nakrętki M8 to:
- skok gwintu P – 1,25 mm,
- wymiar pod klucz s – 13 mm nominalnie,
- wymiar przez naroża e min. – 14,38 mm,
- wysokość m – 6,44–6,80 mm.
Warto pamiętać, że M8 nie oznacza 8 mm pod klucz. Liczba odnosi się do nominalnej średnicy gwintu. Jeśli masz standardową nakrętkę sześciokątną M8 zgodną z ISO 4032, potrzebujesz klucza 13 mm.
Przy starszych elementach sugerujemy dodatkowo sprawdzić normę wykonania. W DIN 934 M8 również ma 13 mm pod klucz, ale maksymalna wysokość wynosiła 6,5 mm zamiast 6,8 mm w ISO 4032.
Nie każda nakrętka z gwintem M8 ma taką samą konstrukcję. Przykładowo nakrętka wciskana M8 jest przeznaczona do innego sposobu montażu niż klasyczna nakrętka sześciokątna. W HS Technik sugerujemy więc dobierać element nie tylko według gwintu, ale również normy, materiału i zastosowania.
Jakie są wymiary nakrętki M16?
Nakrętka sześciokątna M16 według ISO 4032 ma 24 mm pod klucz, skok gwintu 2,00 mm oraz wysokość od 14,10 do 14,80 mm. Minimalny wymiar przez naroża wynosi 26,75 mm.
W praktyce wymiary nakrętki M16 wyglądają następująco:
- skok gwintu P – 2,00 mm,
- wymiar pod klucz s – 24 mm nominalnie,
- wymiar przez naroża e min. – 26,75 mm,
- wysokość m – 14,10–14,80 mm.
Także tutaj oznaczenie może być mylące. M16 nie oznacza klucza 16 mm – dla regularnej nakrętki zgodnej z ISO 4032 użyjesz klucza 24 mm.
DIN 934 i ISO 4032 przewidują dla M16 taki sam wymiar pod klucz, ale różnią się wysokością. Według starszej DIN 934 maksymalna wysokość wynosiła 13,0 mm, a według ISO 4032 jest to 14,8 mm. Różnica może mieć znaczenie przy ograniczonej przestrzeni montażowej oraz doborze długości śruby.
Jeżeli więc potrzebna jest nakrętka sześciokątna M16 do istniejącej konstrukcji, uważamy, że przed zamówieniem najlepiej sprawdzić również normę wskazaną w dokumentacji.
Przy planowaniu zamówienia i transportu znaczenie ma również waga nakrętek. Sprawdź, od czego zależy ich masa i jak obliczyć ją dla różnych rozmiarów oraz typów nakrętek.

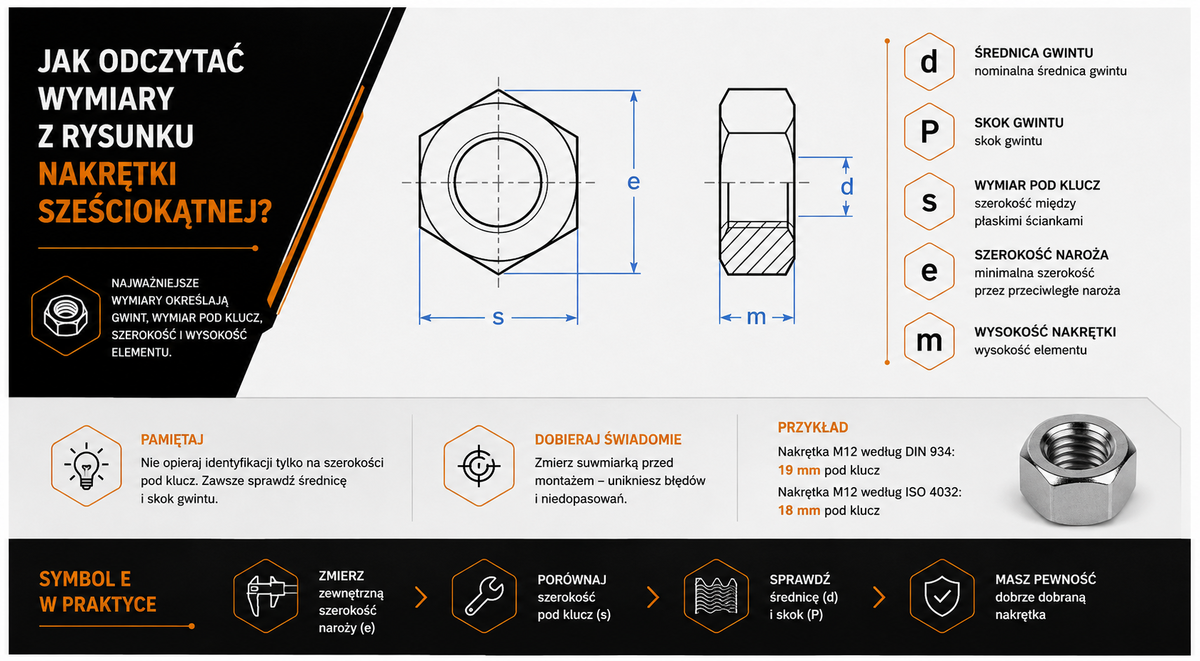

Jak odczytać wymiary z rysunku nakrętki sześciokątnej?
Na rysunku nakrętki sześciokątnej najważniejsze oznaczenia to d, P, s, e oraz m. Opisują odpowiednio gwint, jego skok, wymiar pod klucz, szerokość przez naroża i wysokość elementu.
Poszczególne symbole oznaczają:
- d – nominalną średnicę gwintu,
- P – skok gwintu,
- s – szerokość między płaskimi ściankami, czyli wymiar pod klucz,
- e – minimalną szerokość przez przeciwległe naroża,
- m – wysokość nakrętki.
Jeżeli chcesz zidentyfikować nieoznaczoną nakrętkę, sugerujemy zmierzyć suwmiarką przede wszystkim s oraz m, a następnie sprawdzić średnicę i skok gwintu.
Nie opieraj identyfikacji tylko na szerokości pod klucz. Przykładowo nakrętka M12 według starej DIN 934 miała 19 mm pod klucz, natomiast według ISO 4032 ma 18 mm.
Sprawdź normy nakrętek sześciokątnych i zobacz, czym różnią się poszczególne standardy DIN i ISO oraz jakie znaczenie mają przy doborze elementów złącznych.
HS TECHNIK
Zaufaj doświadczeniu w dostawach dla przemysłu
Wybierz dostawcę, który gwarantuje jakość, terminowość i techniczne wsparcie.
HS Technik to pewność, że Twoja produkcja działa bez przestojów.
Jakie są wymiary nakrętek według ISO 4032?
ISO 4032:2023 określa wymiary regularnych nakrętek sześciokątnych z gwintem zwykłym w zakresie M5–M39. Dla każdego rozmiaru wskazuje m.in. szerokość pod klucz, wymiar przez naroża oraz granice wysokości.
| Rozmiar | Skok P [mm] | Pod klucz s [mm] | e min. [mm] | Wysokość m [mm] |
|---|---|---|---|---|
| M5 | 0,80 | 8 | 8,79 | 4,40–4,70 |
| M6 | 1,00 | 10 | 11,05 | 4,90–5,20 |
| M8 | 1,25 | 13 | 14,38 | 6,44–6,80 |
| M10 | 1,50 | 16 | 17,77 | 8,04–8,40 |
| M12 | 1,75 | 18 | 20,03 | 10,37–10,80 |
| M14* | 2,00 | 21 | 23,35 | 12,10–12,80 |
| M16 | 2,00 | 24 | 26,75 | 14,10–14,80 |
| M18* | 2,50 | 27 | 29,56 | 15,10–15,80 |
| M20 | 2,50 | 30 | 32,95 | 16,90–18,00 |
| M22* | 2,50 | 34 | 37,29 | 16,90–19,40 |
| M24 | 3,00 | 36 | 39,55 | 20,20–21,50 |
| M30 | 3,50 | 46 | 50,85 | 24,30–25,60 |
| M36 | 4,00 | 55 | 60,79 | 29,40–31,00 |
| M39* | 4,00 | 60 | 66,44 | 29,40–33,40 |
* Rozmiary oznaczone gwiazdką należą do rozmiarów niepreferowanych wskazanych w tabelach referencyjnych.
Sam rozmiar gwintu nie określa jednak konstrukcji elementu. Oprócz standardowych nakrętek stalowych stosuje się m.in. nakrętki zabezpieczające, nakrętki wywijane do blach cienkościennych czy nakrętki do zgrzewania.
W HS Technik zajmujemy się zaopatrzeniem zakładów produkcyjnych w elementy złączne, dlatego przy doborze sugerujemy uwzględnić nie tylko średnicę gwintu, ale również konstrukcję nakrętki, materiał, normę i warunki pracy.
Czym różnią się normy nakrętek sześciokątnych DIN 934 i ISO 4032?
Norma DIN 934 jest zastępowana przez normę ISO 4032, która stanowi obecnie międzynarodowy punkt odniesienia dla regularnych nakrętek sześciokątnych. Oba oznaczenia nadal można jednak spotkać w katalogach, dokumentacji technicznej i ofertach handlowych, dlatego przy doborze elementu warto zwracać uwagę na konkretną normę.
DIN 934 i ISO 4032 nie są wymiarowo identyczne. Różnice dotyczą m.in. wysokości nakrętek oraz wymiaru pod klucz w niektórych rozmiarach.
Najważniejsze różnice dotyczą:
- M10 – 17 mm DIN → 16 mm ISO,
- M12 – 19 mm DIN → 18 mm ISO,
- M14 – 22 mm DIN → 21 mm ISO,
- M22 – 32 mm DIN → 34 mm ISO.
Dlatego przy korzystaniu ze starszych tabel lub dokumentacji nie należy automatycznie przenosić wymiarów DIN 934 na ISO 4032. Przed zamówieniem warto sprawdzić konkretną tabelę wymiarową oraz oznaczenie normy podane przez producenta.
Warto przy tym pamiętać, że relacja między normami DIN i ISO nie zawsze wygląda tak samo. W praktyce można spotkać trzy podstawowe sytuacje.
DIN → ISO
Pierwsza to DIN → ISO, czyli przypadek, w którym norma niemiecka została zastąpiona normą międzynarodową ISO. Przykładem może być DIN 912 → ISO 4762 dla śrub z łbem walcowym i gniazdem sześciokątnym albo DIN 125 → ISO 7089 dla podkładek płaskich.
DIN → DIN ISO
Druga sytuacja to DIN → DIN ISO. Oznacza to, że norma ISO została przyjęta do niemieckiego systemu normalizacyjnego i opublikowana jako norma DIN ISO. W takim przypadku rozwiązania opisane w normie międzynarodowej zostają w praktyce włączone do systemu DIN.
DIN pozostaje normą samodzielną
Trzecia możliwość występuje wtedy, gdy norma DIN nadal funkcjonuje samodzielnie, ponieważ nie ma bezpośredniego odpowiednika ISO albo dotyczy rozwiązania charakterystycznego dla niemieckiego systemu normalizacyjnego.
Z tego powodu samo oznaczenie „DIN” lub „ISO” nie wystarcza do oceny, czy dwa elementy są w pełni zamienne. Zawsze warto sprawdzić konkretny numer normy oraz jej wymagania wymiarowe.
Trzeba też rozdzielić normę wymiarową od klasy wytrzymałości. ISO 4032 określa geometrię regularnej nakrętki, natomiast własności mechaniczne nakrętek stalowych opisuje ISO 898-2:2022. Klasy obejmują m.in. 5, 6, 8, 10 i 12.
Przy zamówieniu dobrze więc podać konkretną specyfikację, np. nakrętka sześciokątna ISO 4032 – M16 – klasa 8 – stal – określona powłoka. Podobną zasadę stosuje się przy elementach specjalnych, takich jak nakrętka kwadratowa M12 czy nakrętka z uchem M12. Sam rozmiar gwintu to za mało, żeby prawidłowo dobrać element do konkretnego połączenia.
