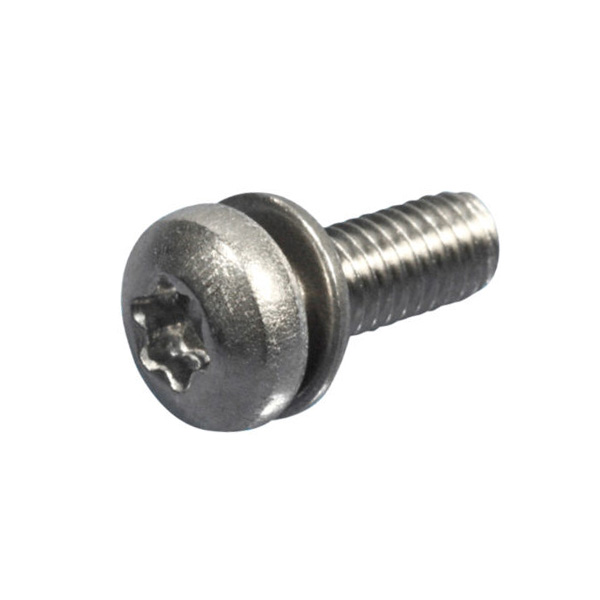

DIN 6900-1 ZI – Wkręt DIN 7985 Torx i podkładka DIN 6902A
- Śruba DIN 7985 Torx (ISO 7045)
- Podkładka DIN 6902 A (DIN 125 A)
Materiał:
- Stal kl. 8.8
- Stal nierdzewna A2
Pokrycie:
- Ocynk galwaniczny biały ZI

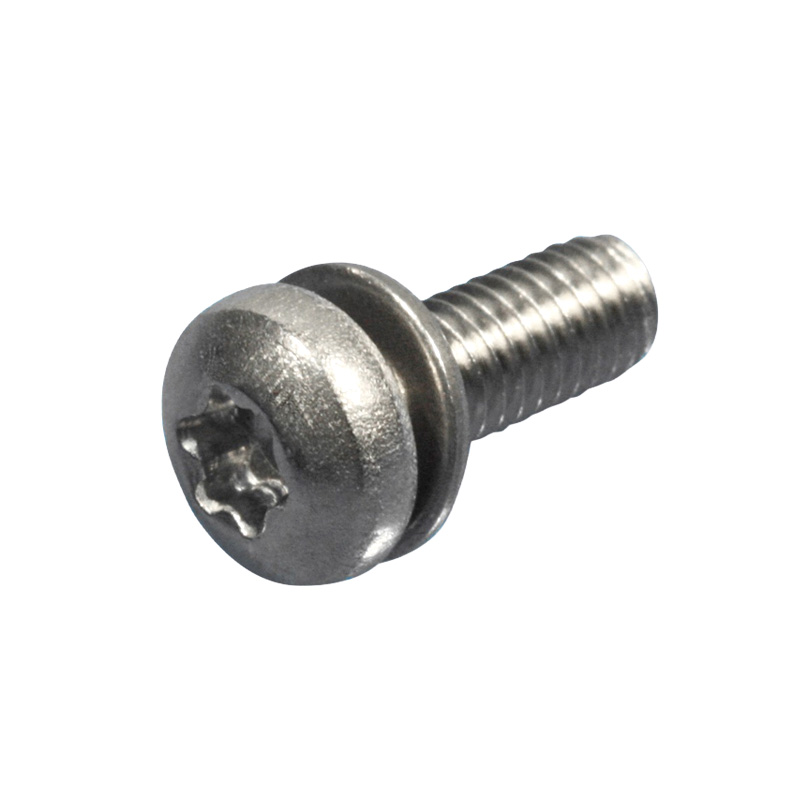

DIN 6900-1 ZI – Wkręt DIN 7985 Torx i podkładka DIN 6902A
DIN 6900-1 ZI – Wkręt DIN 7985 Torx i podkładka DIN 6902A
Pobierz PDF
Schemat
Wymiary
| gwint | M2.5 | M3 | M4 | M5 | M6 | M8 |
| d / h | 5.0 / 2.0 | 6.0 / 2.4 | 8.0 / 3.1 | 10.0 / 3.8 | 12.0 / 4.6 | 16.0 / 6.0 |
| d2 / h2 | 6.0 / 0.6 | 7.0 / 0.6 | 9.0 / 0.8 | 10.0 / 1.0 | 12.0 / 1.6 | 16.0 / 2.0 |
| Torx | T8 | T10 | T20 | T25 | T30 | T45 |
| L | 5-16 | 4-20 | 6-30 | 6-30 | 8-30 | 10-30 |
Pobierz dane techniczne
Pobierz PDF
