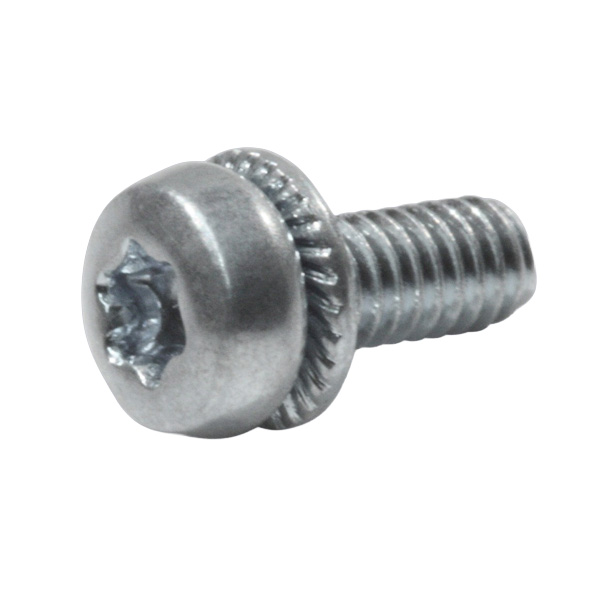

DIN 6900-5 ZS – Wkręt DIN 7985 Torx i podkładka ząbkowana
- Wkręt DIN 7985 Torx (ISO 7045)
- Podkładka ząbkowana stykowa
Materiał:
- Stal kl. 8.8
- Stal nierdzewna A2
Pokrycie:
- Ocynk galwaniczny biały ZI
DIN 6900-5 ZS – Wkręt DIN 7985 Torx i podkładka ząbkowana
DIN 6900-5 ZS – Wkręt DIN 7985 Torx i podkładka ząbkowana
Pobierz PDF

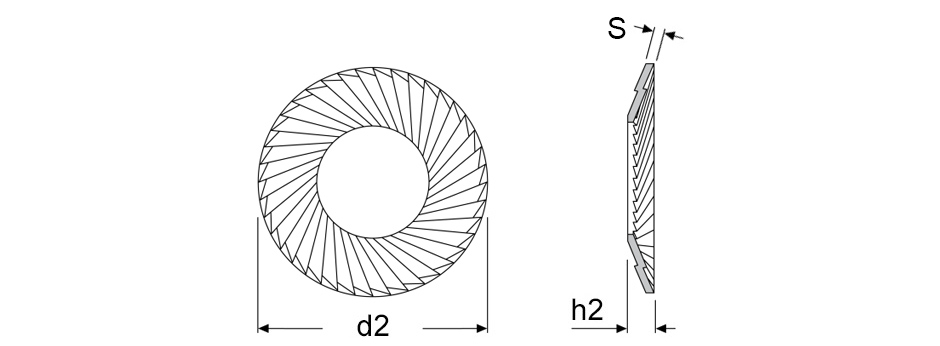

Schemat
Wymiary
| gwint | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 |
| d / h | 3,2 / 1,4 | 4,0 / 1,6 | 5,0 / 2,80 | 6,0 / 2,4 | 8,0 / 3,1 | 10,0 / 3,8 | 12,0 / 4,6 |
| d2 / h2 | 3,2 / 0,6 | 4,0 / 0,6 | 4,8 / 0,9 | 5,5 / 0,9 | 7,0 / 1,0 | 9,0 / 1,1 | 10,0 / 1,2 |
| S | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,6 | 0,7 |
| Torx | T5 | T6 | T8 | T10 | T20 | T25 | T30 |
| L | 4 – 10 | 4 – 20 | 4 – 20 | 4 – 40 | 6 – 50 | 8 – 35 | 8 – 30 |
