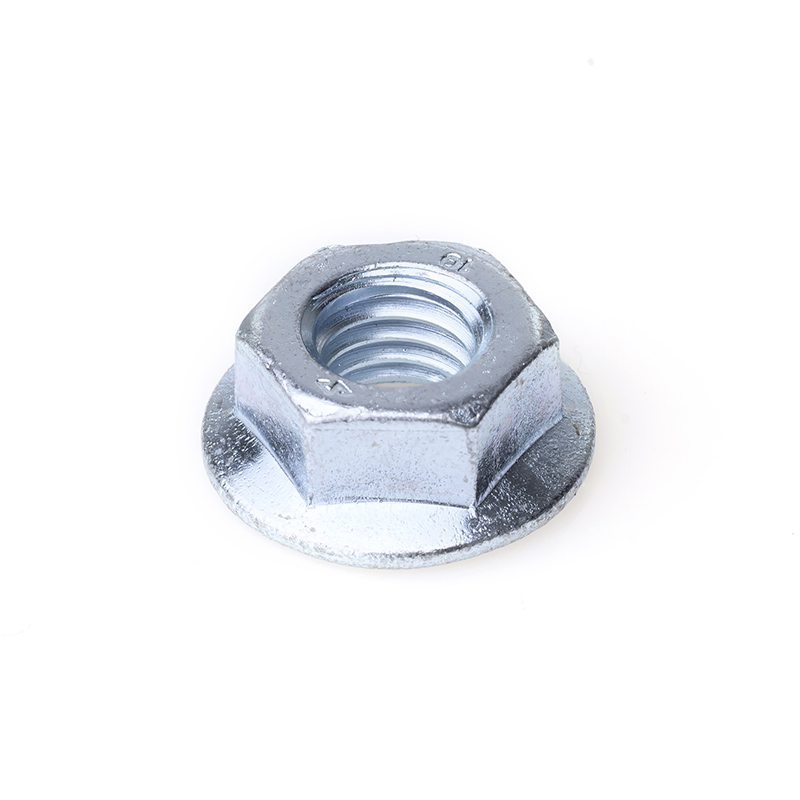

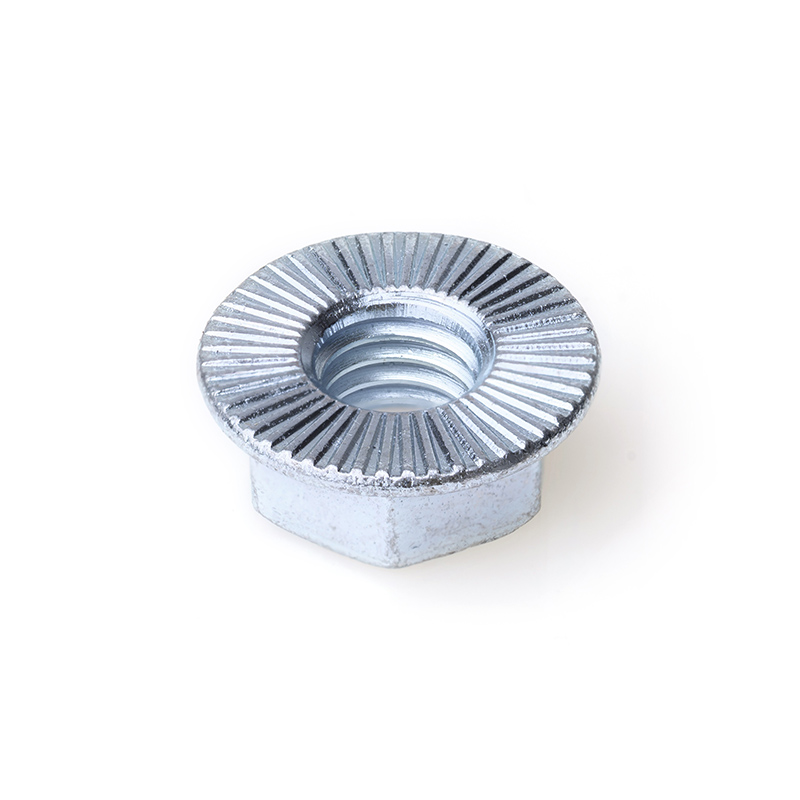

Nakrętka z kołnierzem podkładkowym ząbkowanym RIPP – HS88914
Materiał:
- Stal kl. 10
Powłoka:
- Bez pokrycia S
- Ocynk galwaniczny biały ZI
- Ocynk płatkowy flZnnc – 480h-L
Nakrętka z kołnierzem podkładkowym ząbkowanym RIPP – HS88914
Nakrętka z kołnierzem podkładkowym ząbkowanym RIPP – HS88914
Pobierz PDF

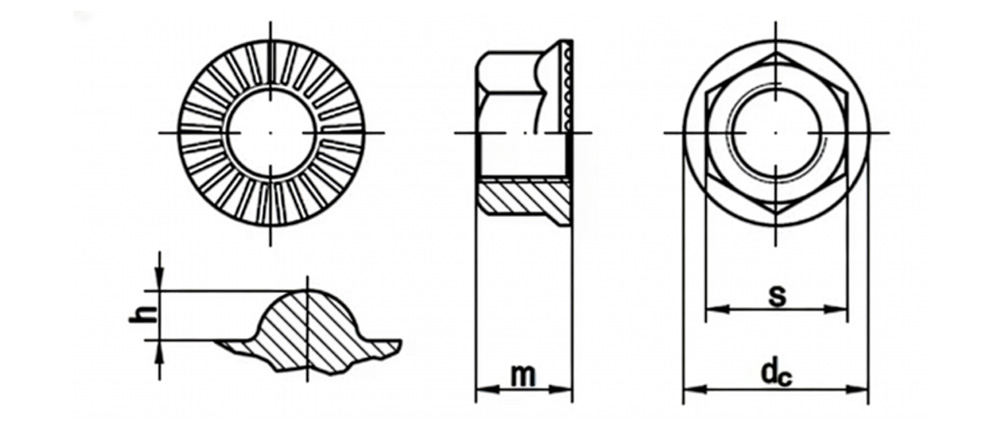

Schemat
Wymiary
| Gwint | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
| dc | 11.2 | 14.2 | 18.2 | 21 | 24 | 27.5 | 31 |
| m | 4.3 | 5.5 | 7 | 8.5 | 10 | 12 | 14 |
| h | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| s | 8 | 10 | 13 | 15 | 17 | 19 | 22 |
| Ilość zęb. | 28 | 36 | 48 | 48 | 60 | 60 | 72 |
Pobierz dane techniczne
Pobierz PDF
