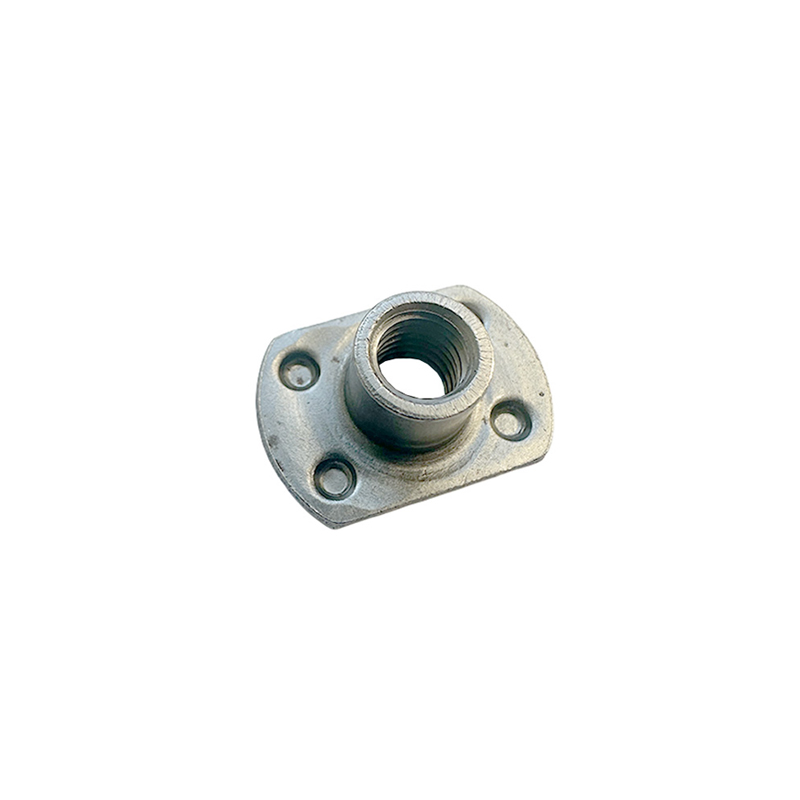

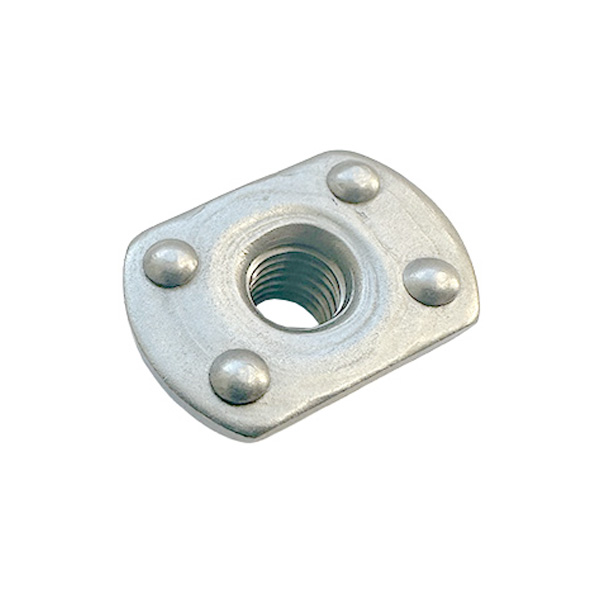

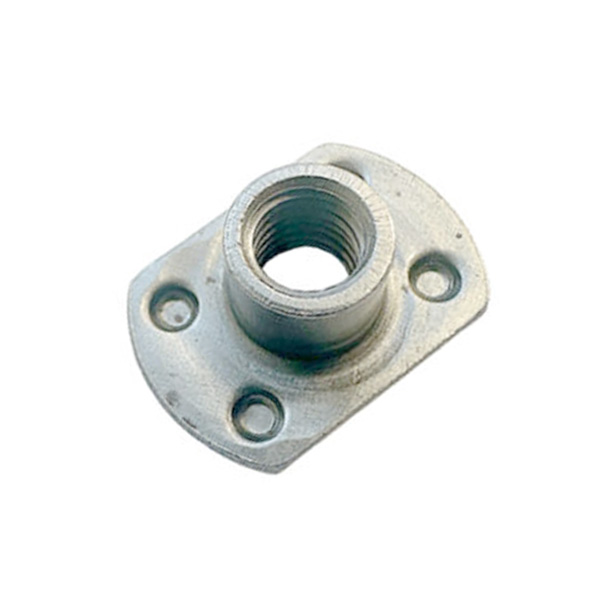

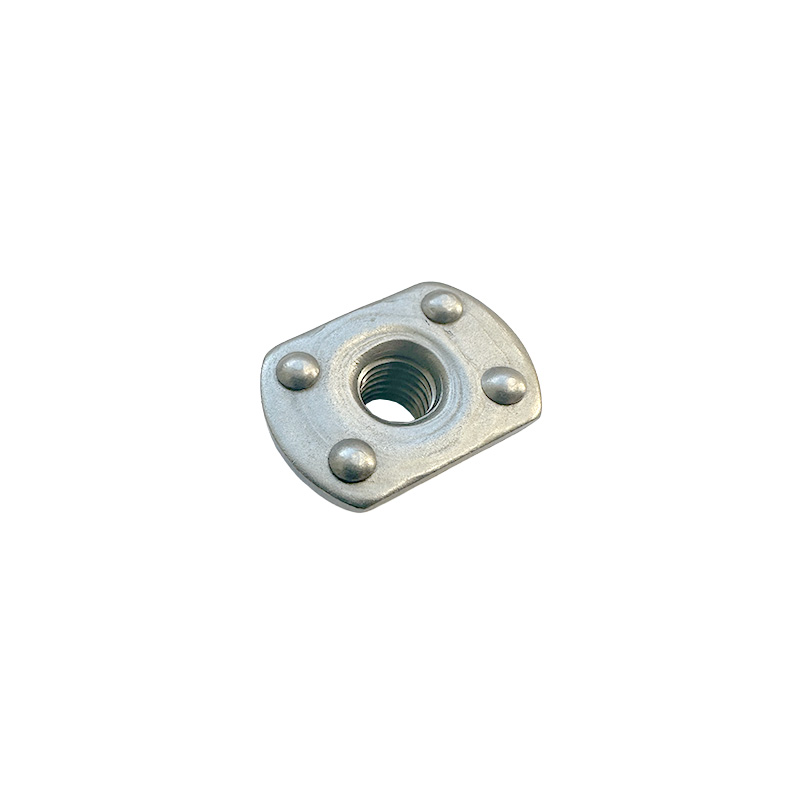

Nakrętki do zgrzewania Typ T – Forma A
Materiał:
- Stal
- Stal nierdzewna A2
Pokrycie:
- Bez pokrycia S
Nakrętki do zgrzewania Typ T – Forma A
Nakrętki do zgrzewania Typ T – Forma A
Pobierz PDF

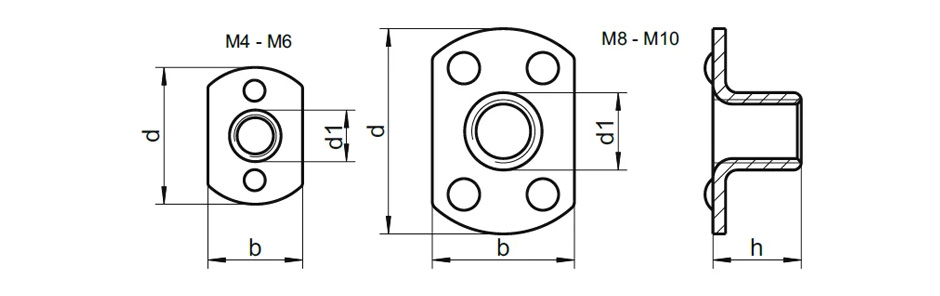

Schemat
Wymiary
| gwint | d1 | d | h | b |
| M3 | – | 17 | 6,0 | 9 |
| M3,5 | 4.1 | 17 | 5,0 | 9 |
| M4 | 4.9 | 17 | 6,0 | 9 |
| M5 | 6.1 | 19 | 7,5 | 11 |
| M6 | 7.0 | 19 | 7,5 | 11 |
| M6 | 7.5 | 22 | 8,5 | 14 |
| M8 | 9.0 | 22 | 8,5 | 14 |
| M8 | 9.7 | 26 | 11,0 | 18 |
| M10 | 11.5 | 26 | 10,5 | 18 |
Pobierz dane techniczne
Pobierz PDF
