Nakrętki wciskane – HS-H
Materiał:
-
Stal
Powłoka
- Ocynk biały
Przeznaczenie:
-
do blach o twardości do 80 HRB
Nakrętki wciskane – HS-H
Nakrętki wciskane – HS-H
Pobierz PDF

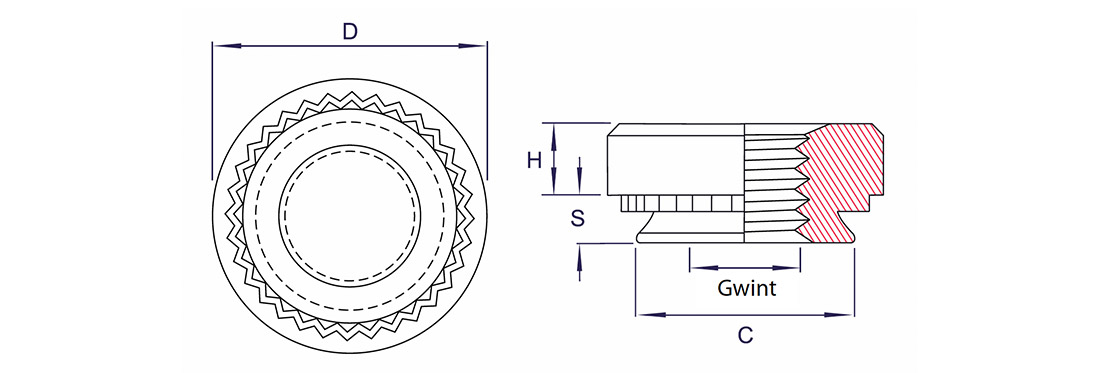

Schemat
Wymiary
| Gwint | Min zalecana grubość blachy | C max. | D +/- 0,25 | H +/- 0,25 | S max. | Otwór w blasze +0,08 -0,00 | Min. odstęp od krawędzi |
| M10 | 1,5 | 12,67 | 16,5 | 7,90 | 1,48 | 12,7 | 12,0 |
Pobierz dane techniczne
Pobierz PDF
