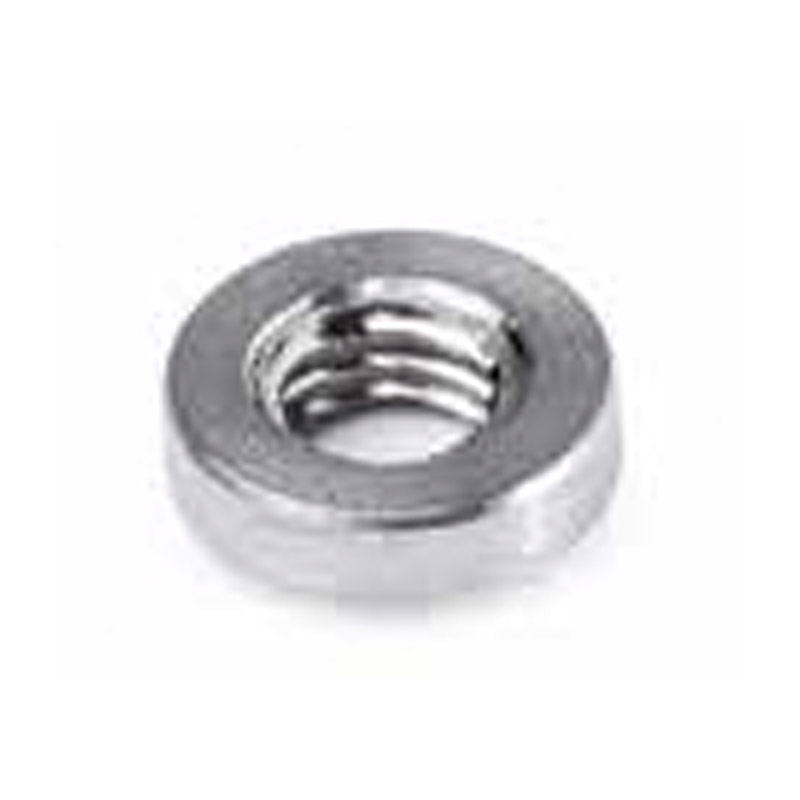

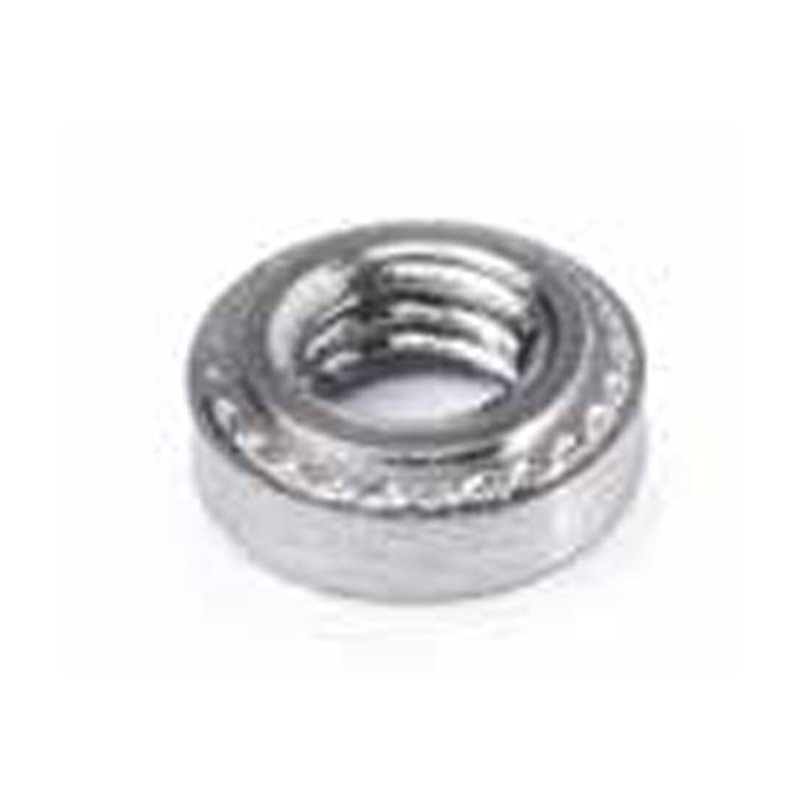

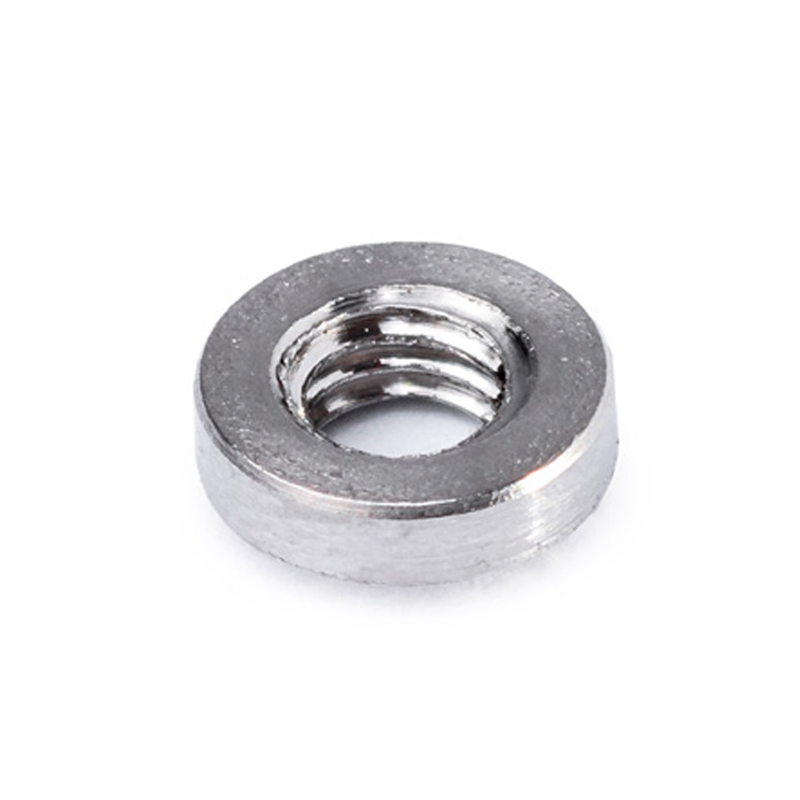

Nakrętki wciskane – mini – HS-SMPS
Materiał:
-
Stal nierdzewna A2 seria 300
Przeznaczenie:
-
do blach o twardości do 70 HRB
Nakrętki wciskane – mini – HS-SMPS
Nakrętki wciskane – mini – HS-SMPS
Pobierz PDF

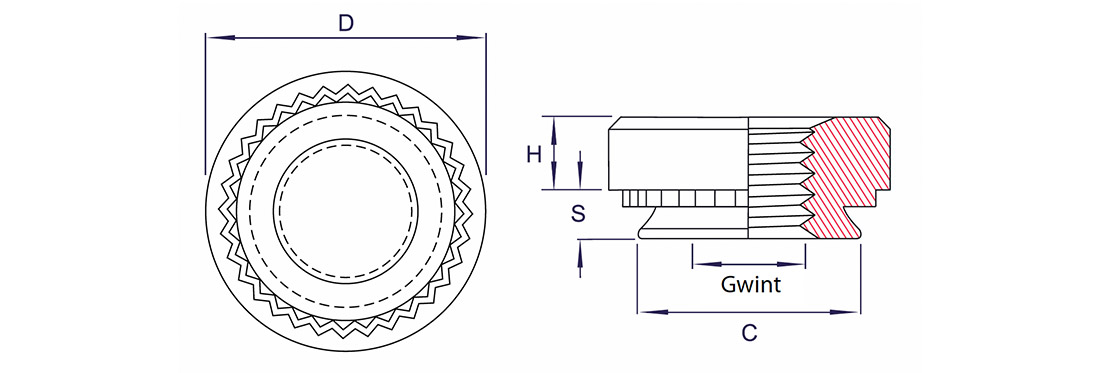

Schemat
Wymiary
| Gwint | Min zalecana grubość blachy | C max. | D +/- 0,25 | H +/- 0,25 | S max. | Otwór w blasze +0,08 -0,00 | Min. odstęp od krawędzi |
| M2,5 | 0,64 | 3,79 | 5,6 | 1,4 | 0,61 | 3,80 | 3,7 |
| M3 | 0,64 | 4,22 | 5,6 | 1,4 | 0,61 | 4,25 | 4,3 |
