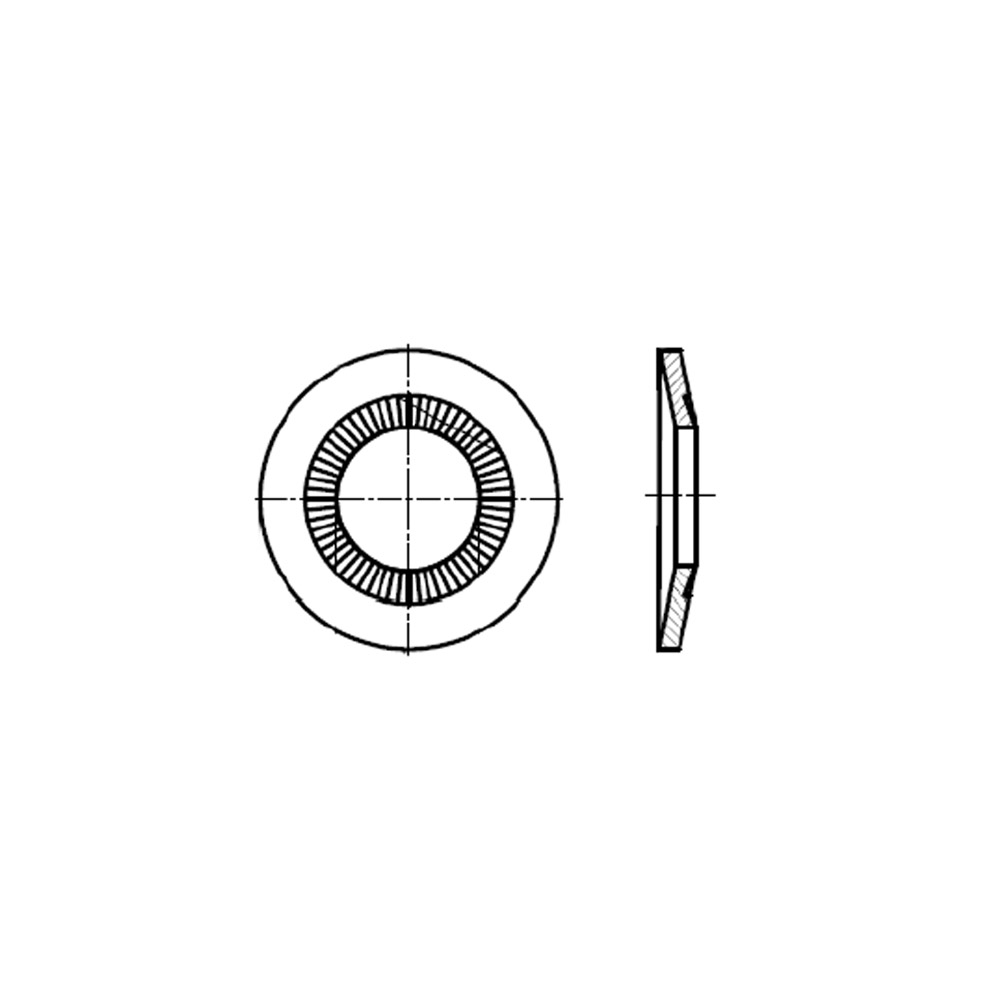

Podkładka kontaktowa poszerzona NFE 25-511 typ L
Materiał:
- stal sprężynowa
Powłoka:
- ocynk płatkowy fLZn
Podkładka kontaktowa poszerzona NFE 25-511 typ L
Podkładka kontaktowa poszerzona NFE 25-511 typ L
Pobierz PDF

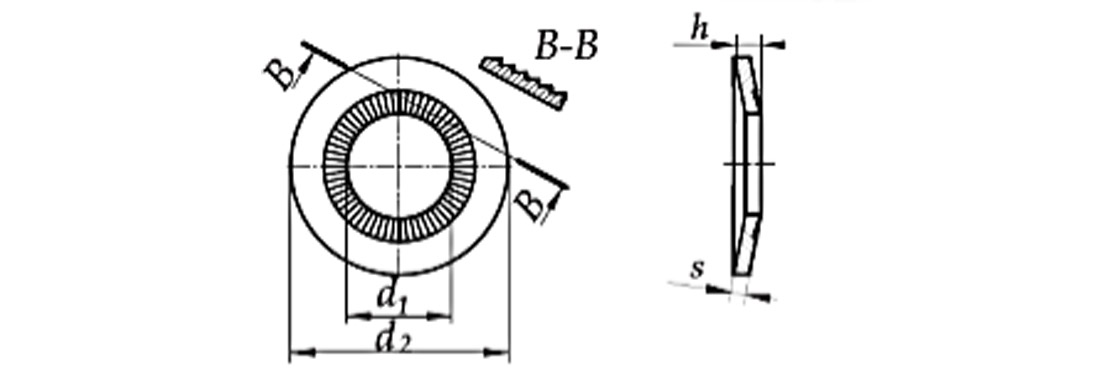

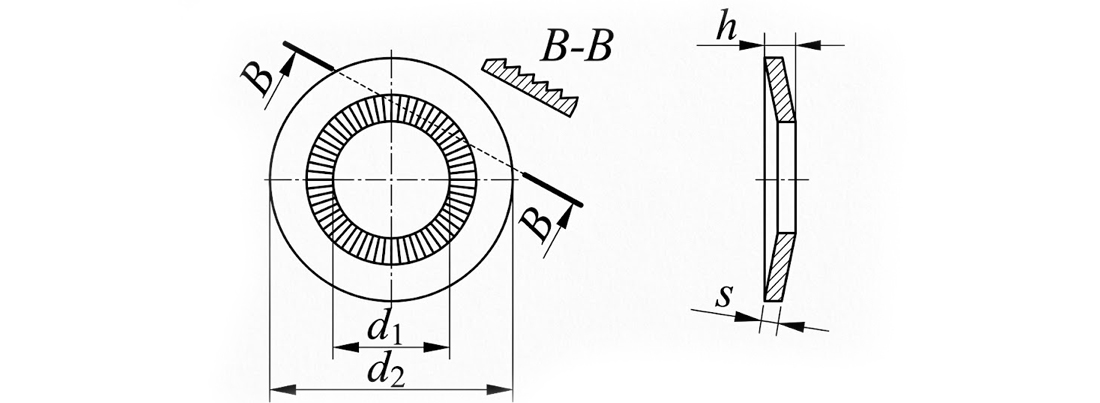

Schemat
Wymiary
| Średnica | d1min. | d1max. | d2mix. | d2max. | smin. | smax. | hmin. | hmax. |
| M3 | 3.10 | 3.35 | 9.65 | 10.35 | 0.57 | 0.63 | 0.95 | 1.20 |
| M4 | 4.10 | 4.40 | 13.65 | 14.35 | 0.96 | 1.04 | 1.40 | 1.80 |
| M5 | 5.10 | 5.40 | 15.65 | 16.35 | 1.16 | 1.24 | 1.70 | 2.10 |
| M6 | 6.10 | 6.40 | 17.65 | 18.35 | 1.36 | 1.44 | 2.10 | 2.50 |
| M8 | 8.20 | 8.56 | 21.58 | 22.42 | 1.55 | 1.65 | 2.20 | 2.70 |
| M10 | 10.20 | 10.56 | 26.58 | 27.42 | 1.75 | 1.85 | 2.60 | 3.10 |
| M12 | 12.40 | 12.83 | 31.50 | 32.50 | 1.75 | 2.05 | 3.10 | 3.60 |
Pobierz dane techniczne
Pobierz PDF
