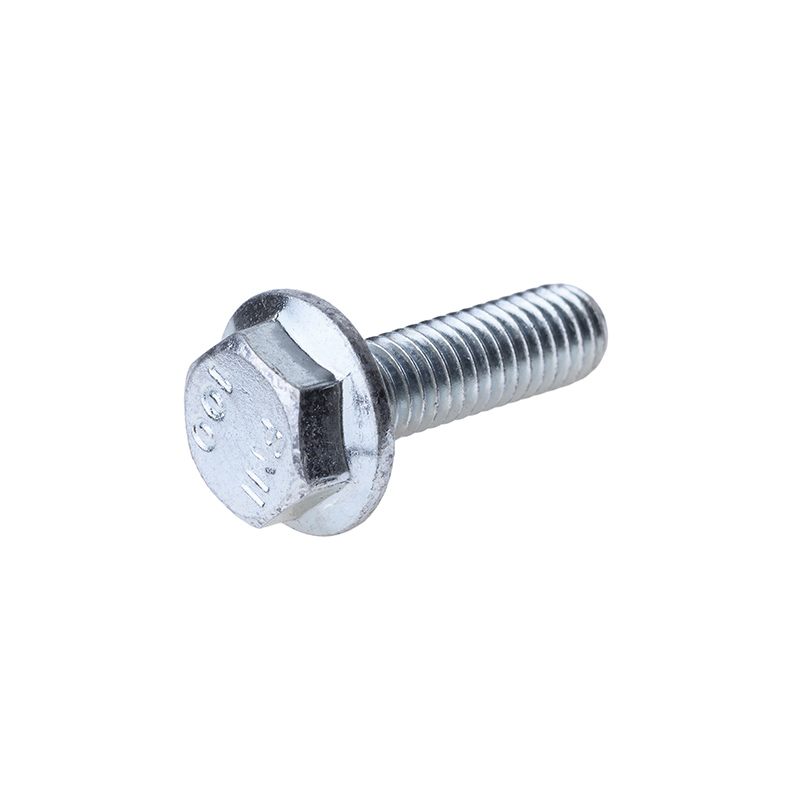

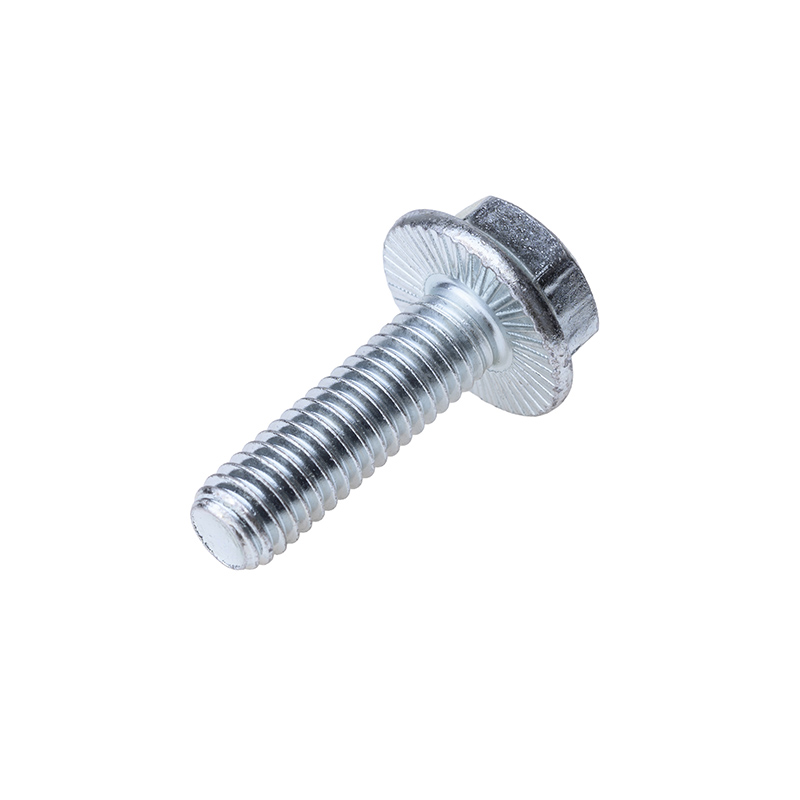

Śruba z kołnierzem ząbkowanym typu RIPP – HS88913

Śruba z kołnierzem ząbkowanym typu RIPP – HS88913
Pobierz PDF

SKU: Śruba z kołnierzem ząbkowanym typu RIPP - HS88913 Kategoria:

Śruba z kołnierzem ząbkowanym typu RIPP – HS88913

Materiał:

  • Stal kl 100 (~10.9)

Powłoka:

  • Bez pokrycia S
  • Ocynk galwaniczny biały ZI
  • Ocynk galwaniczny żółty ZY

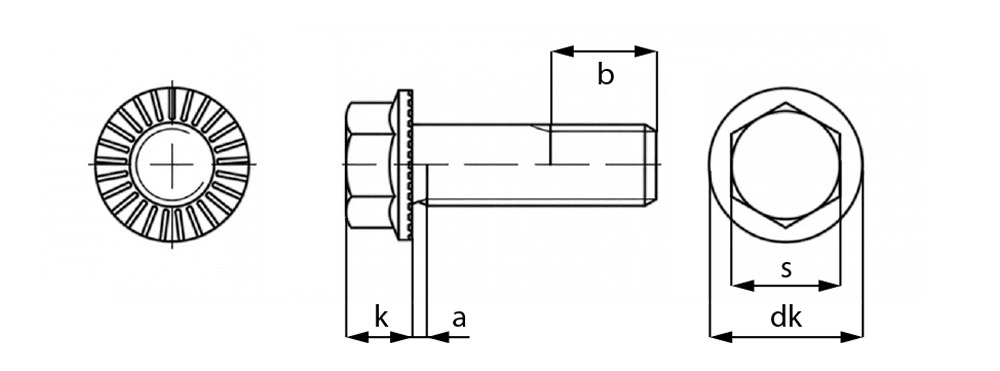

Schemat

Śruba z kołnierzem ząbkowanym typu RIPP - HS88913



Wymiary

Gwint M5 M6 M8 M10 M12 M14 M16
a max. 1.6 2 2.5 3 3.5 4 4
b1 16 18 22 26 30 34 38
b2 22 24 28 32 36 40 44
dk 11.2 14.2 18.2 21 24 27.5 31
k 4.3 5.5 7 8.5 10 12 14
s 8 10 13 15 17 19 22
Ilość zęb. 28 36 48 48 60 60 72

Pobierz dane techniczne
