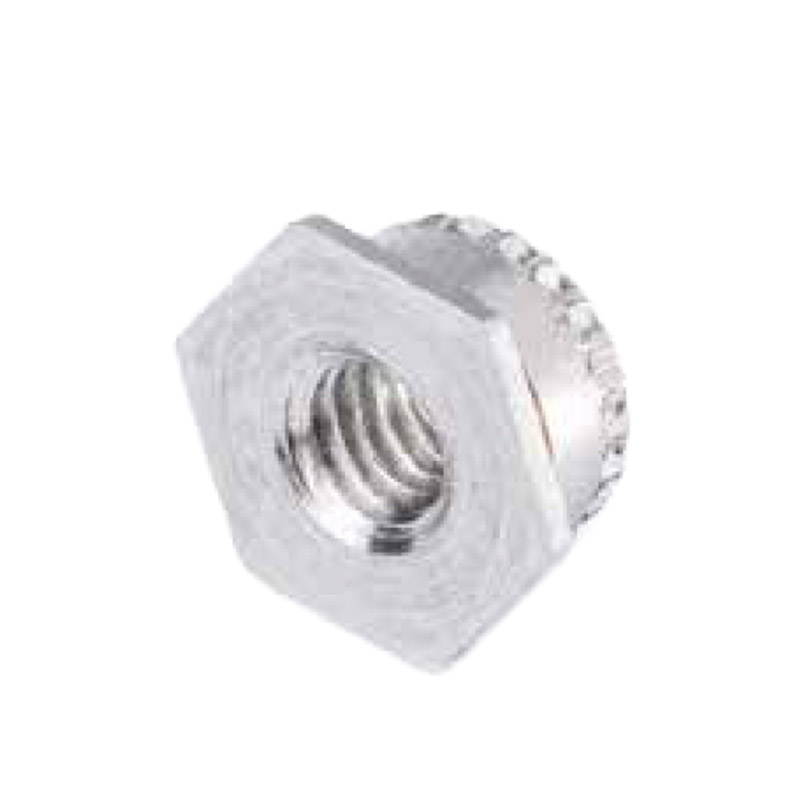

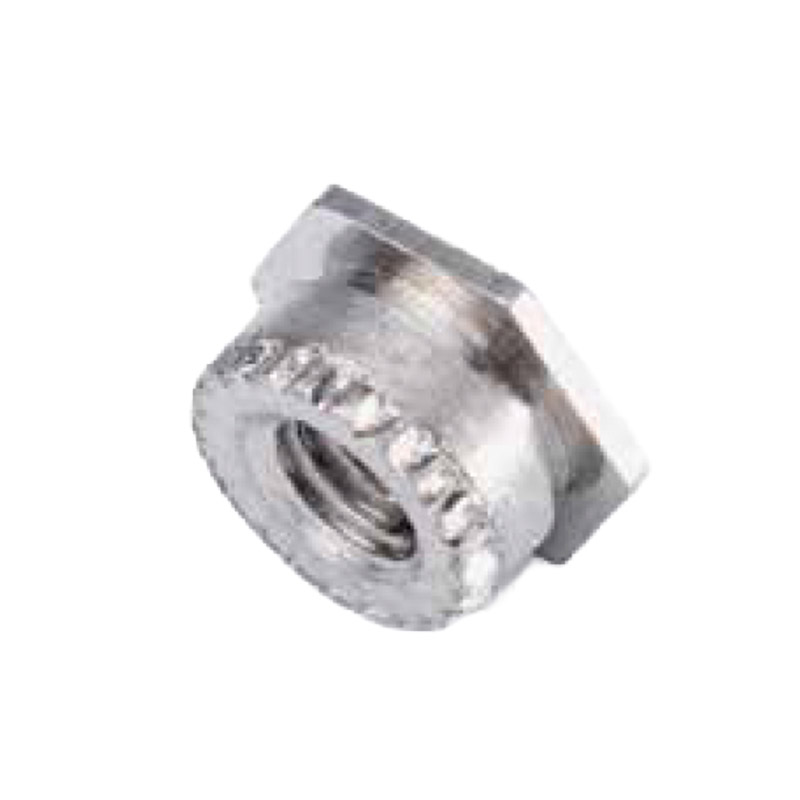

Tulejki gwintowe wciskane – HS – SOSG
Materiał:
-
stal nierdzewna A2 seria 300
Przeznaczenie:
-
do blach o twardości do 70 HRB
Tulejki gwintowe wciskane – HS – SOSG
Tulejki gwintowe wciskane – HS – SOSG
Pobierz PDF

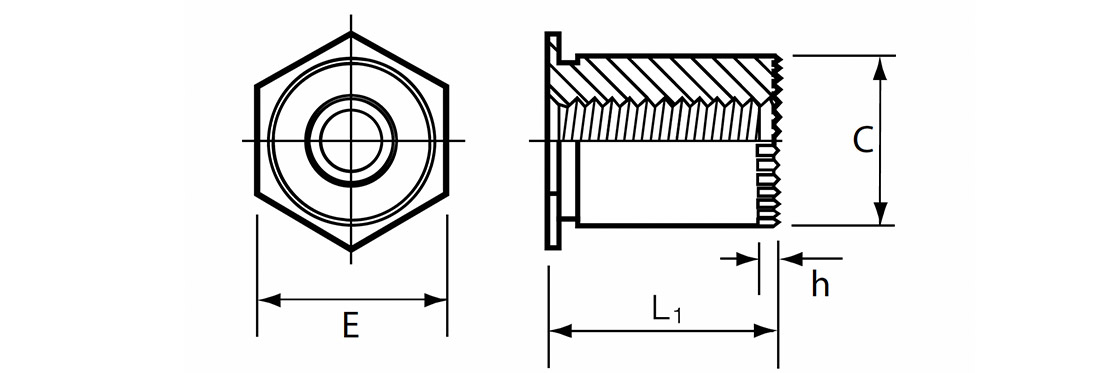

Schemat
Wymiary
| Gwint | Min. zalecana grubość blachy | Otwór w blasze +0,08 -0,00 | C +0,13 | E +/- 0,25 | h | Min. odstęp od krawędzi |
| 3,5 M3 | 1 | 5,40 | 5,39 | 6,4 | 0,76 | 6,80 |
| Oznaczenie długości „L” (+/- 0,4) | |||
| 6 | 8 | 10 | 12 |
