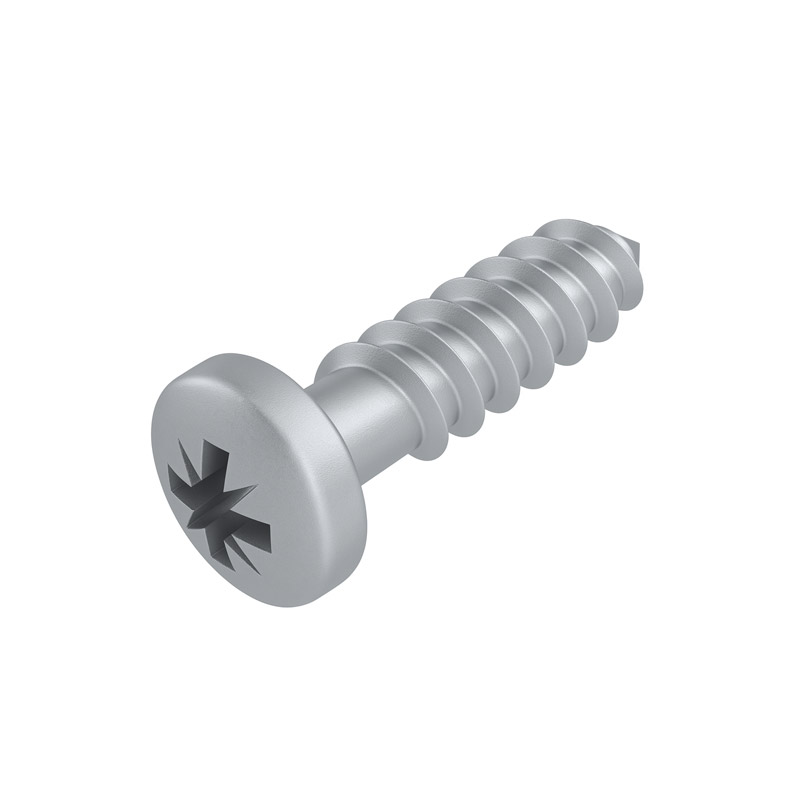

PLASFAST®30o/60o
Wkręt z łbem wypukłym z gniazdem PZ do tworzyw
Materiał:
- Stal
Powłoka:
- Ocynk galwaniczny biały
- Inne na zapytanie
Wkręt z łbem wypukłym z gniazdem PZ do tworzyw
PLASFAST®30o/60o
Wkręt z łbem wypukłym z gniazdem PZ do tworzyw
Pobierz PDF

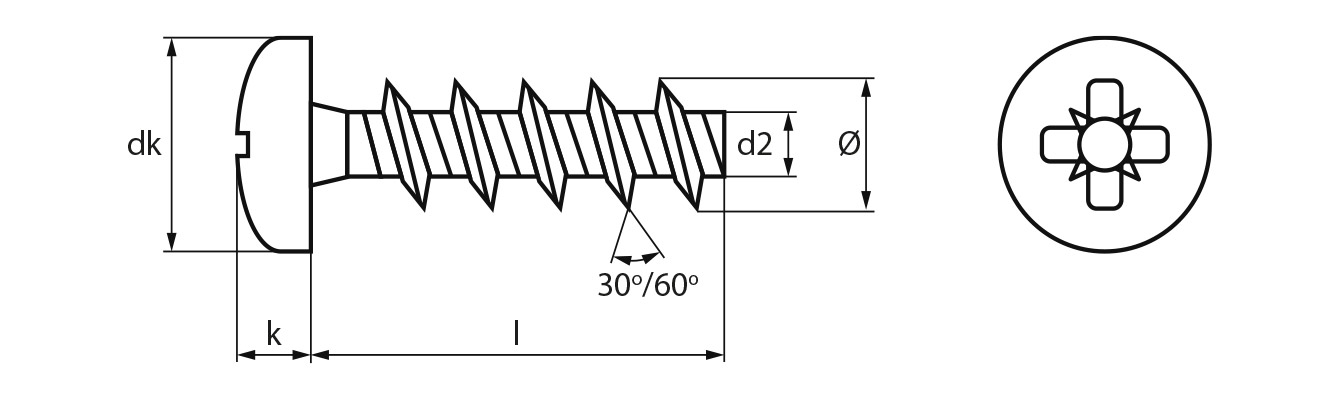

Schemat
Wymiary
| I/Ø | 2,2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 |
| dk | 3.9 | 4.4 | 5.3 | 6.1 | 7 | 8.8 | 10.5 |
| k | 1.5 | 1.7 | 2 | 2.5 | 2.7 | 3.4 | 4 |
| d2 | 1.25 | 1.4 | 1.66 | 1.91 | 2.17 | 2.68 | 3.19 |
| t min | 0.92 | 1.08 | 1.36 | 1.26 | 1.62 | 2.23 | 2.57 |
| t max | 1.17 | 1.33 | 1.61 | 1.72 | 2.08 | 2.67 | 3.03 |
| z | 1 | 1 | 1 | 2 | 2 | 2 | 3 |
| l | 5-10 | 5-16 | 6-30 | 8-25 | 8-30 | 10-30 | 16-25 |
Pobierz dane techniczne
