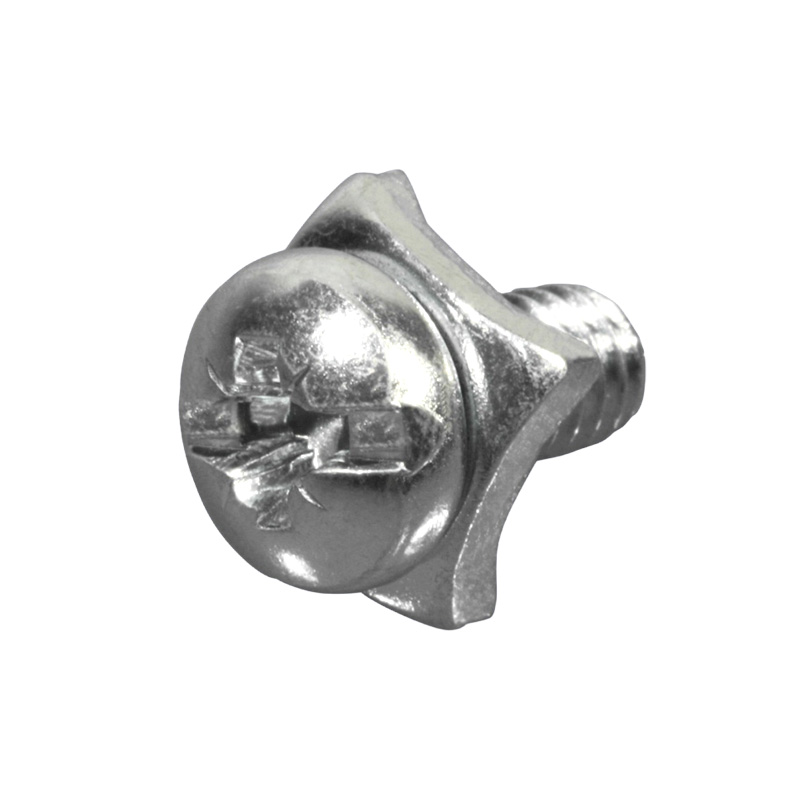

DIN 6900 KLEMM – Wkręt DIN 7985 Pozi-Slot i podkładka kwadratowa
- Wkręt DIN 7985 Pozi-Slot (ISO 7045)
- Podkładka kwadratowa
Materiał:
- Stal kl. 8.8
Pokrycie:
- Ocynk galwaniczny biały ZI
DIN 6900 KLEMM – Wkręt DIN 7985 Pozi-Slot i podkładka kwadratowa
DIN 6900 KLEMM – Wkręt DIN 7985 Pozi-Slot i podkładka kwadratowa
Pobierz PDF

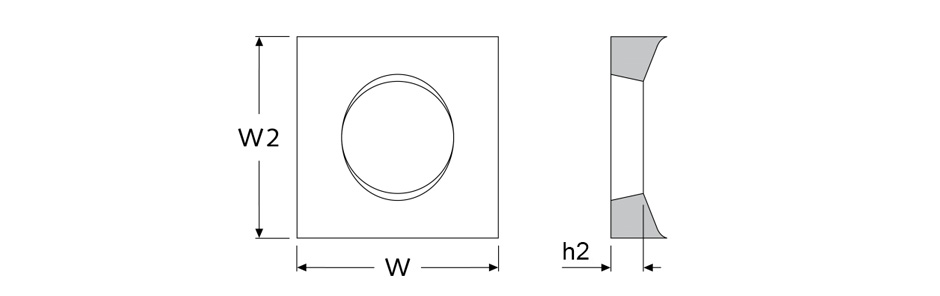

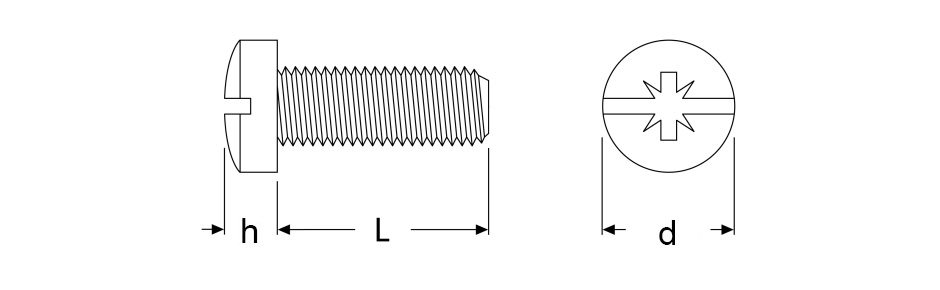

Schemat
Wymiary
| gwint | M2,5 | M3 | M3,5 | M4 | M5 | M6 |
| d / h | 5,0 / 2,0 | 6,0 / 2,4 | 7,0 / 2,6 | 8,0 / 3,1 | 10,0 / 3,8 | 12,0 / 4,6 |
| WxW2 / h2 | 5×5 / 1,0 | 6×6 / 1,0 | 7,7×7,7 / 1,0 | 8×8 / 1,2 | 10×10 / 1,2 | 12×12 / 1,2 |
| Pozidriv | PZ1 | PZ1 | PZ2 | PZ2 | PZ2 | PZ3 |
| L | 5 – 16 | 5 – 20 | 6 – 10 | 6 – 30 | 10 – 30 | 12 – 30 |
Pobierz dane techniczne
Pobierz PDF
