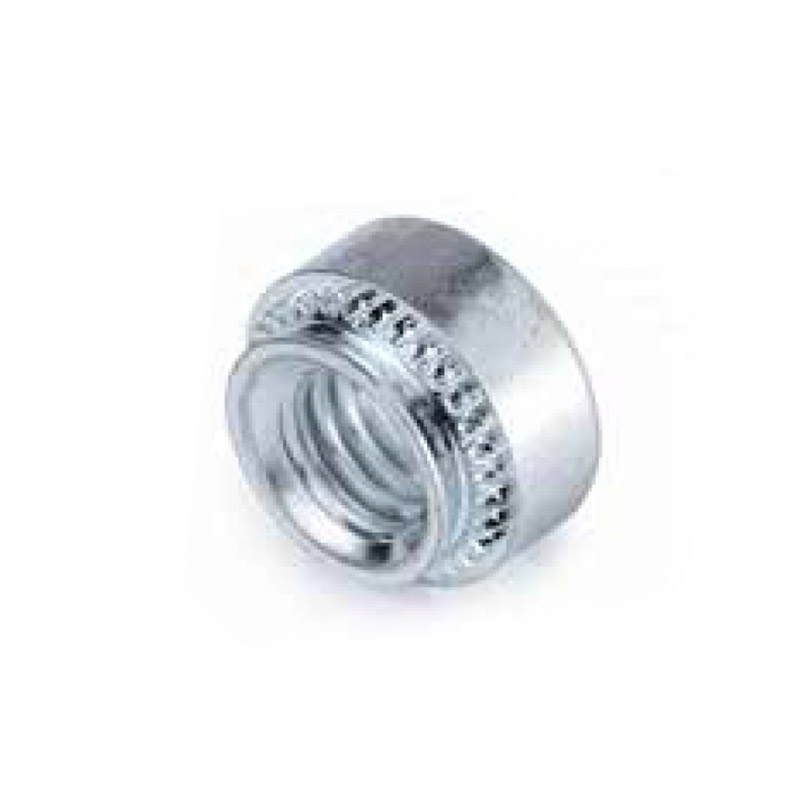

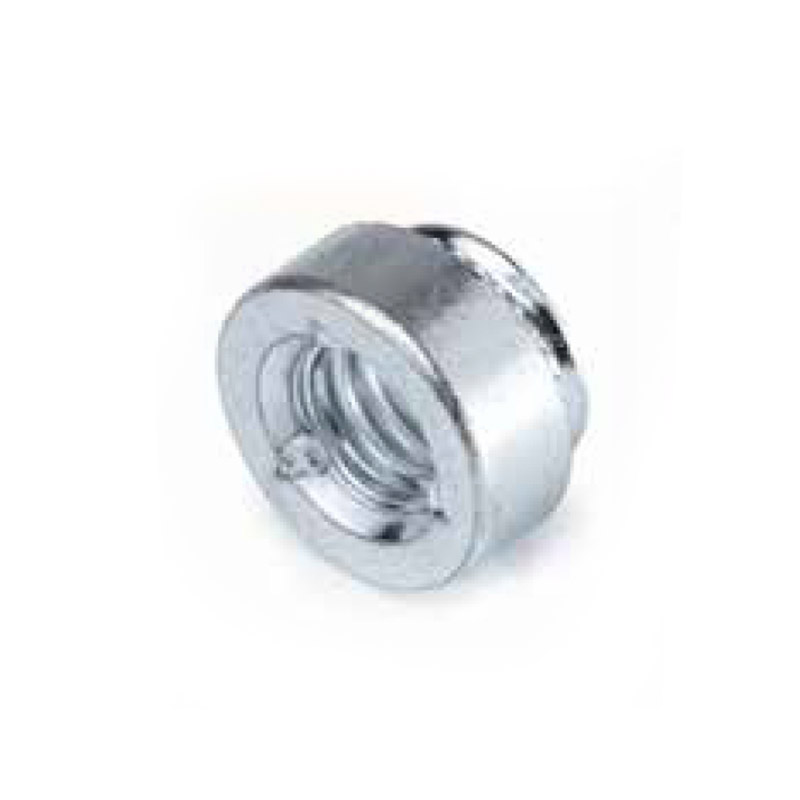

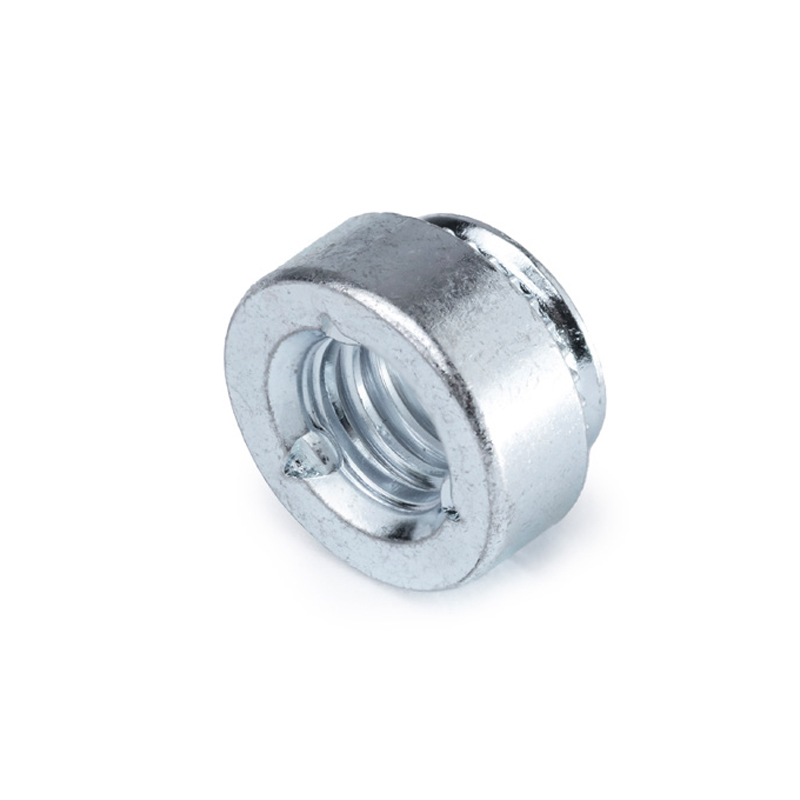

Nakrętki wciskane samohamowne – HS-SL
Materiał:
-
Stal
Powłoka:
- Ocynk biały
Przeznaczenie:
-
do blach o twardości do 80 HRB
Nakrętki wciskane samohamowne – HS-SL
Nakrętki wciskane samohamowne – HS-SL
Pobierz PDF

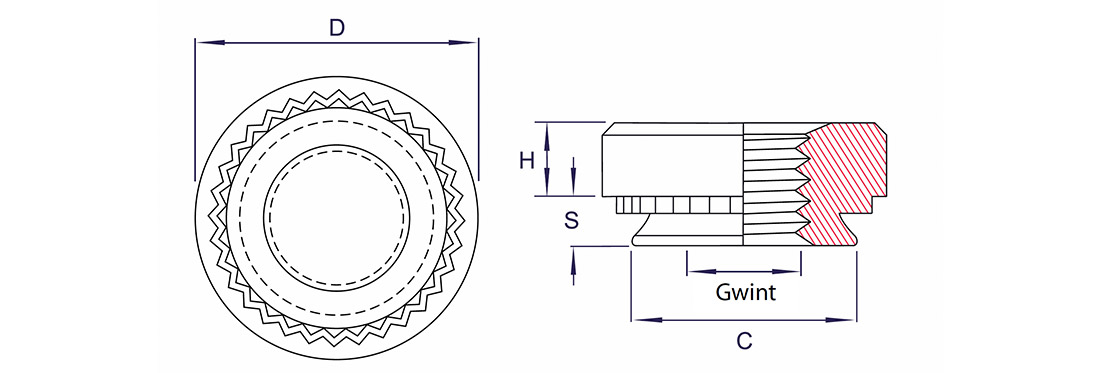

Schemat
Wymiary
| Gwint | Kod materiału | Min. zalecana grubość blachy | C max. | D +/- 0,25 | H +/- 0,25 | S max. | Otwór w blasze +0,08 -0,00 | Min. odstęp od krawędzi |
| M3 | 1 | 1,0 | 4,22 | 6,30 | 1,50 | 0,98 | 4,25 | 4,8 |
| 2 | 1,4 | 1,38 | ||||||
| M4 | 1 | 1,0 | 5,38 | 7,90 | 2,00 | 0,98 | 5,40 | 6,9 |
| 2 | 1,4 | 1,38 | ||||||
| M5 | 1 | 1,0 | 6,38 | 8,70 | 2,00 | 0,98 | 6,40 | 7,1 |
| 2 | 1,4 | 1,38 | ||||||
| M6 | 1 | 1,4 | 8,72 | 11,05 | 4,08 | 1,38 | 8,75 | 8,6 |
| 2 | 2,3 | 2,21 |
