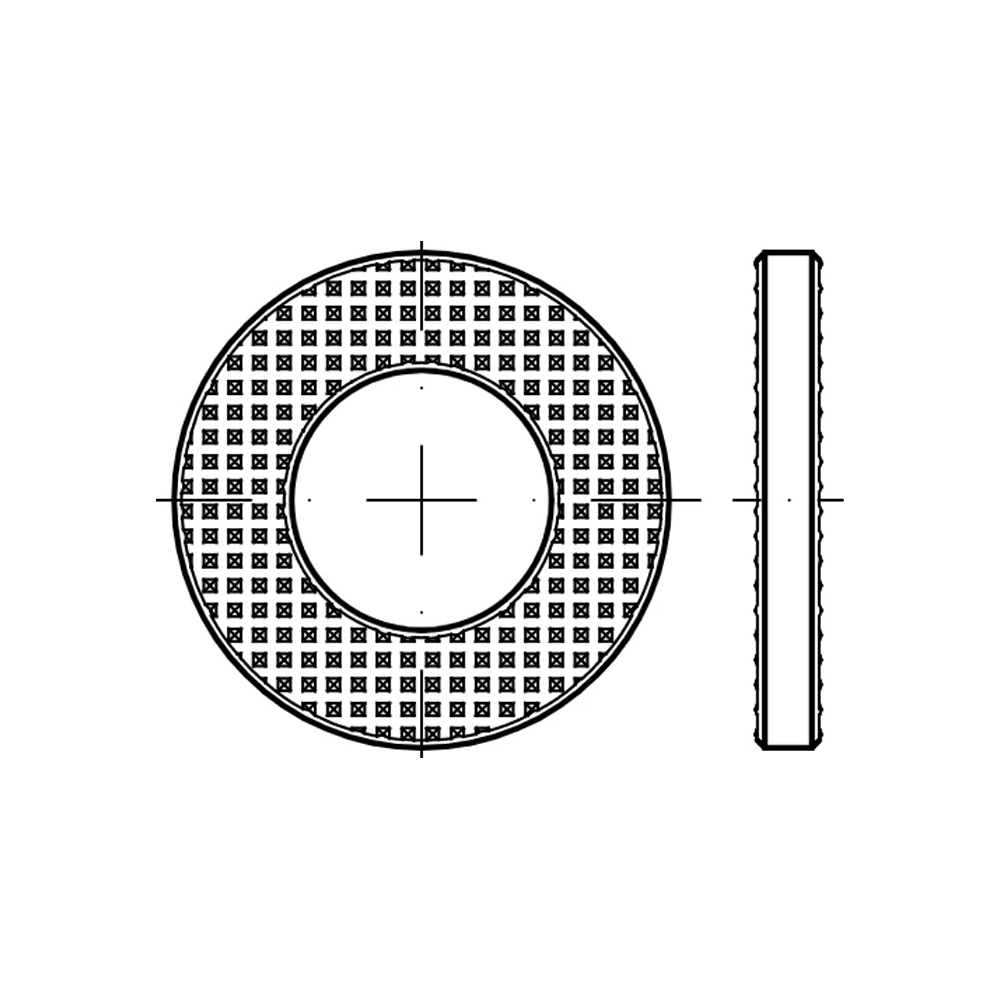

Podkładka zabezpieczająca hartowana – LOCKTIX / RIPP LOCK – HS88119
Materiał:
- Stal hartowana
Powłoka:
- Ocynk galwaniczny ZI
- Cynk nikiel ZnNi
Podkładka zabezpieczająca hartowana – LOCKTIX / RIPP LOCK – HS88119
Podkładka zabezpieczająca hartowana – LOCKTIX / RIPP LOCK – HS88119
Pobierz PDF

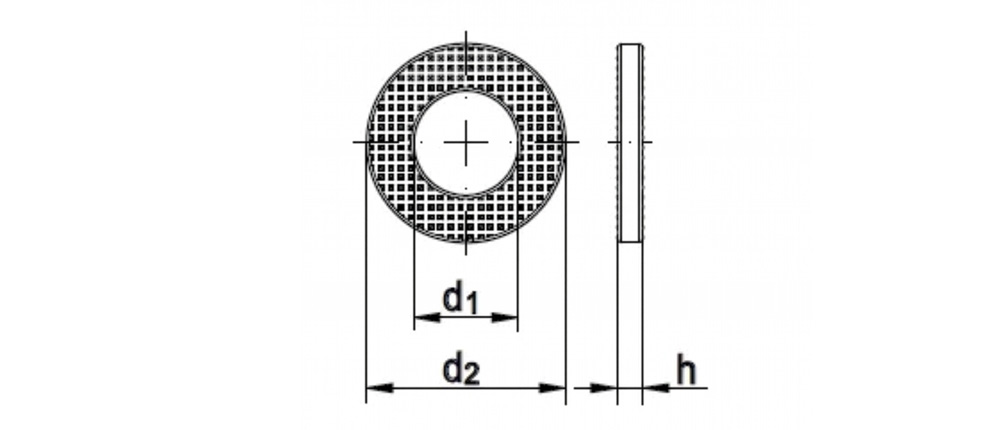

Schemat
Wymiary
| Gwint | 8 | 10 | 12 | 14 |
| d1 min. | 8.4 | 10.5 | 13 | 14.2 |
| d2 max. | 16 | 20 | 24 | 28 |
| h | 2.5 | 2.5 | 3 | 3 |
| Gwint | 16 | 18 | 20 | 24 |
| d1 min. | 16.5 | 18.2 | 20.2 | 24.2 |
| d2 max. | 30 | 34 | 37 | 44 |
| h | 4 | 4 | 4 | 4 |
Pobierz dane techniczne
Pobierz PDF
