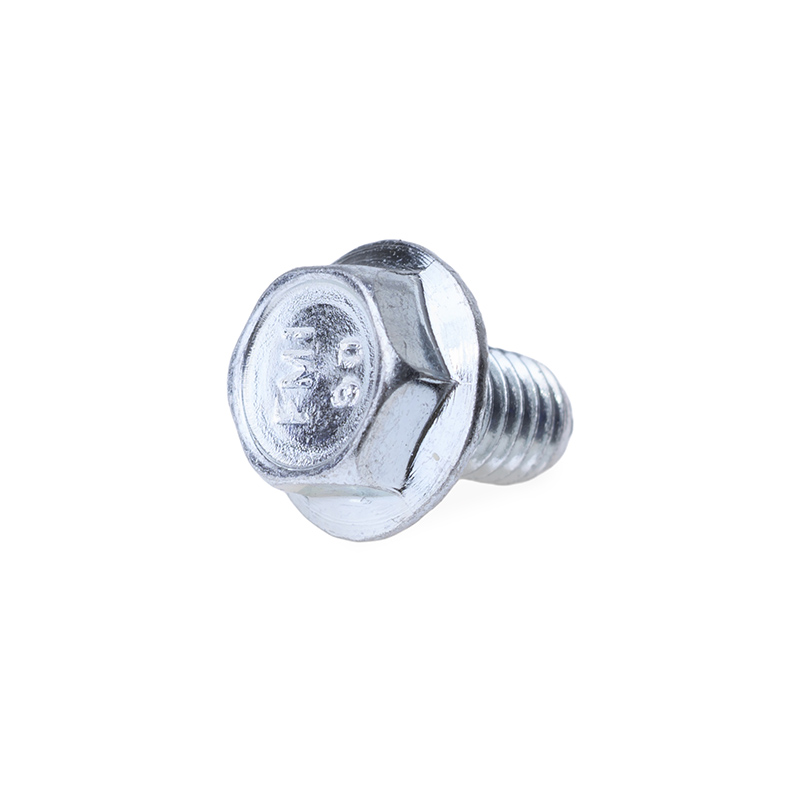

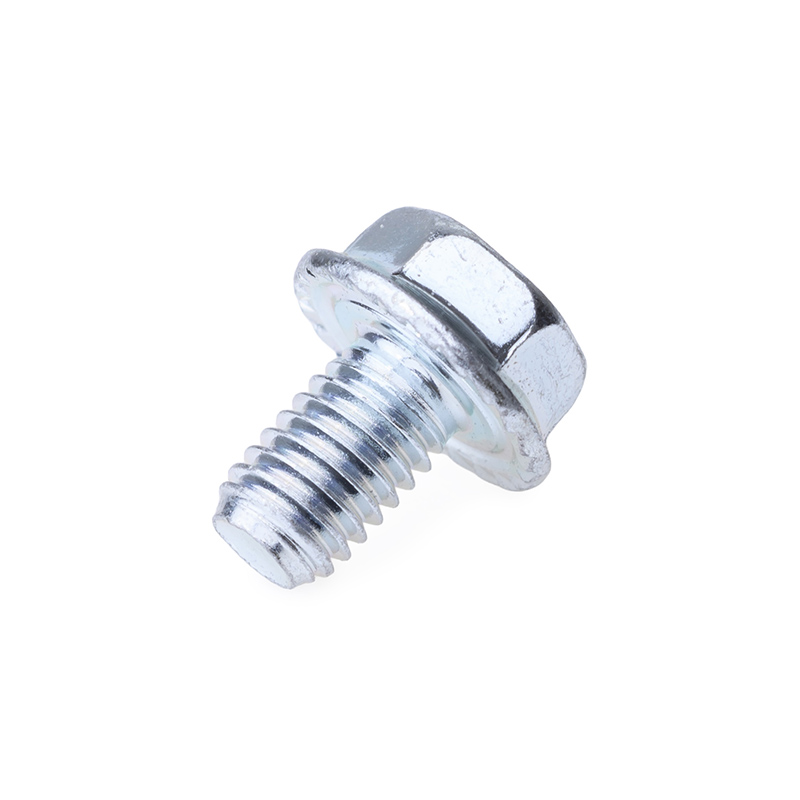

Śruba z kołnierzem ząbkowanym – HS88933
Materiał:
- Stal kl 90/100
Powłoka:
- Bez pokrycia S
- Ocynk galwaniczny biały ZI
- Ocynk płatkowy flZnnc – 480h-L
Śruba z kołnierzem ząbkowanym – HS88933
Śruba z kołnierzem ząbkowanym – HS88933
Pobierz PDF

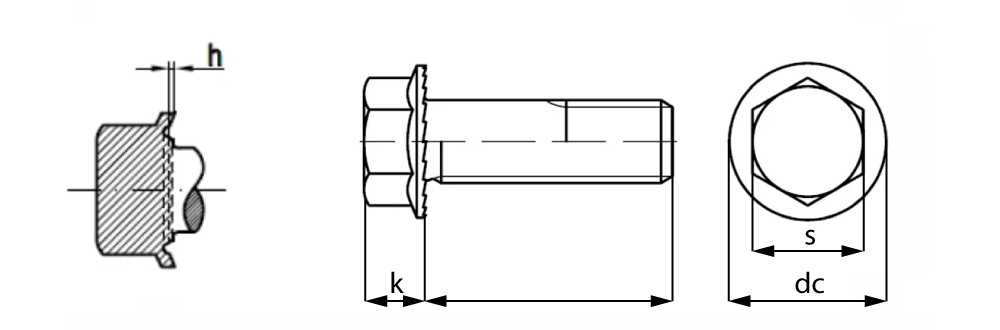

Schemat
Wymiary
| Gwint | M5 | M6 | M8 | M10 | M12 | M16 |
| dc | 11.2 | 14.25 | 18.25 | 21 | 24 | 31 |
| h min. | 0.15 | 0.17 | 0.2 | 0.25 | 0.25 | 0.28 |
| k | 4.3 | 5.5 | 7 | 7.9 | 8.7 | 11.2 |
| s | 8 | 10 | 13 | 15 | 17 | 22 |
| Ilość zęb. | 24 | 24 | 24 | 24 | 24 | 24 |
Pobierz dane techniczne
Pobierz PDF
