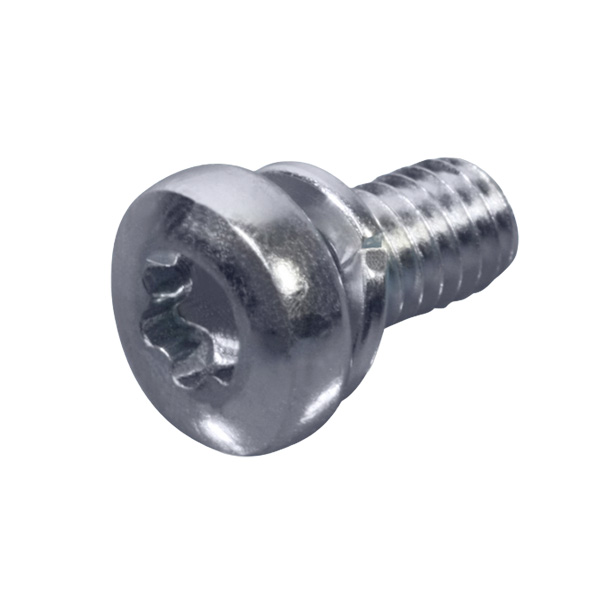

DIN 6900-3 Z4 – Wkręt DIN 7985 Torx i podkładka DIN 6905
- Wkręt DIN 7985 Torx (ISO 7045)
- Podkładka DIN 6905 (DIN 128 A)
Materiał:
- Stal kl. 8.8
- Stal nierdzewna A2
Pokrycie:
- Ocynk galwaniczny biały ZI
DIN 6900-3 Z4 – Wkręt DIN 7985 Torx i podkładka DIN 6905
DIN 6900-3 Z4 – Wkręt DIN 7985 Torx i podkładka DIN 6905
Pobierz PDF

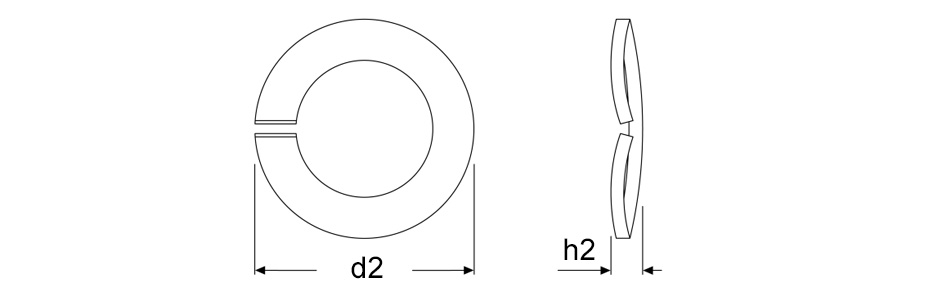

Schemat
Wymiary
| gwint | M2 | M2,5 | M3 | M4 | M5 | M6 |
| d / h | 4,0 / 1,6 | 5,0 / 2,0 | 6,0 / 2,4 | 8,0 / 3,1 | 10,0 / 3,8 | 12,0 / 4,6 |
| d2 / h2 | 4,4 / 0,9 | 4,6 / 1,1 | 5,6 / 1,3 | 7,0 / 1,4 | 8,6 / 1,7 | 11,0 / 2,2 |
| Torx | T6 | T8 | T10 | T20 | T25 | T30 |
| L | 5 – 12 | 4 – 20 | 4 – 30 | 5 – 30 | 5 – 30 | 8 – 30 |
Pobierz dane techniczne
Pobierz PDF
