Podkładka kontaktowa wąska TECKENTRUP typ S – HS88123

Podkładka kontaktowa wąska TECKENTRUP typ S – HS88123
Pobierz PDF

SKU: Podkładka kontaktowa wąska TECKENTRUP typ S - HS88123 Kategoria:

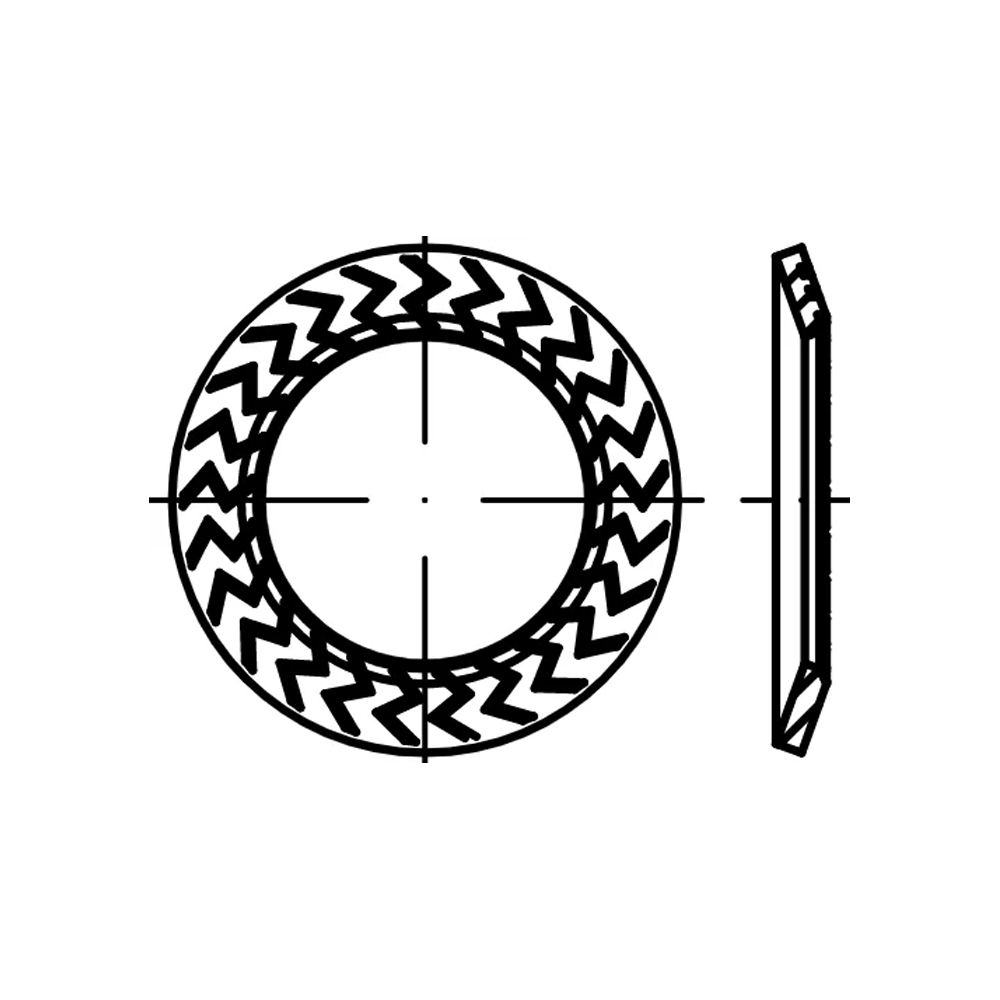

Podkładka kontaktowa wąska TECKENTRUP typ S – HS88123

Materiał:

  • Stal
  • Stal kwasoodporna A4

Powłoka:

  • ocynk płatkowy flZnnc – 480h-L

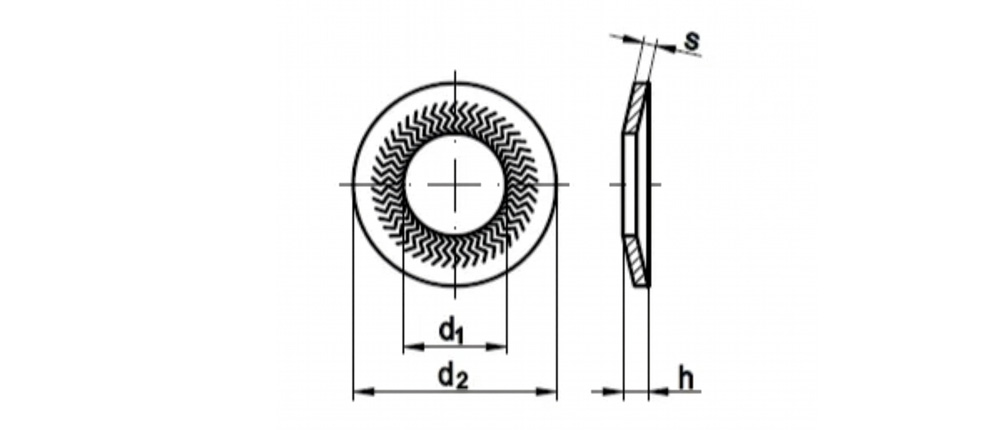

Schemat

Podkładka kontaktowa wąska TECKENTRUP typ S - HS88123



Wymiary

Gwint 4 5 6 8 10 12
d1 4.1 5.1 6.1 8.2 10.2 12.4
d2 8.2 10.2 12.2 16.2 20.25 24.25
s 1 1 1.2 1.4 1.6 1.6
h 1.35/1.3 1.5 1.8/1.75 2.4 2.4/2.75 2.6/3

Pobierz dane techniczne
