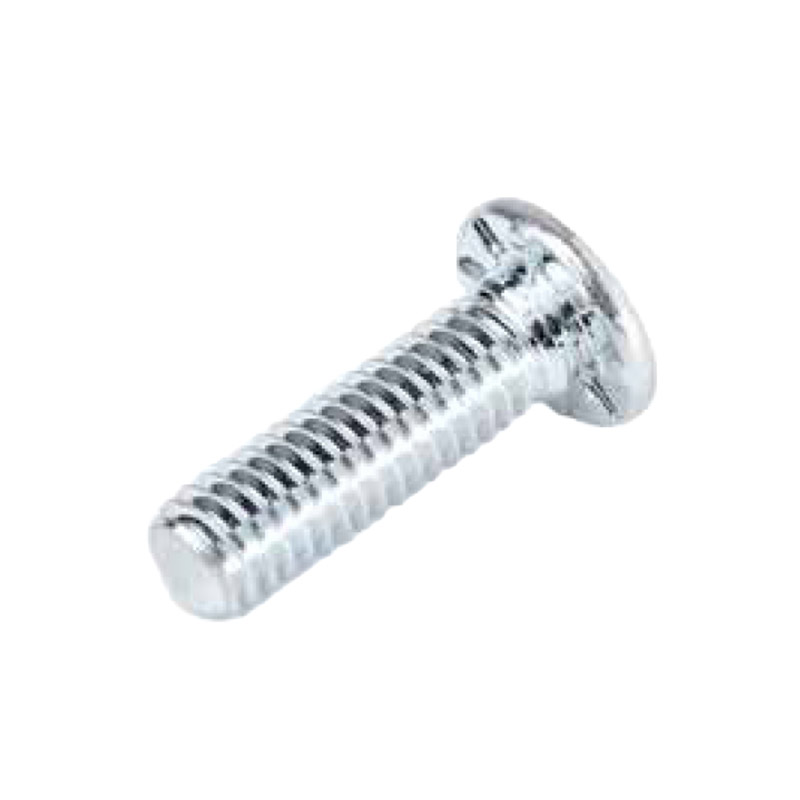

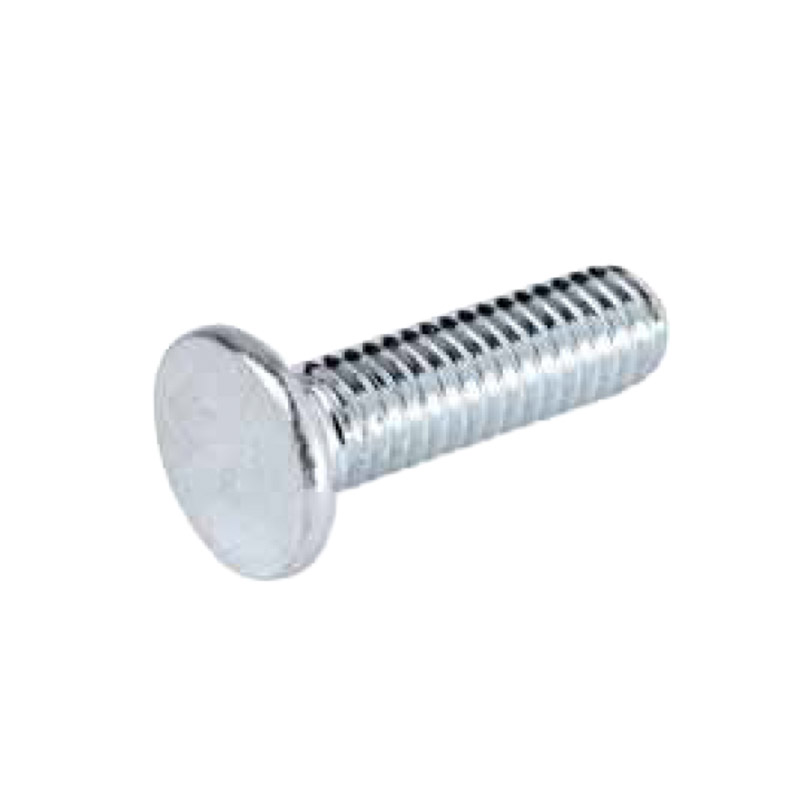

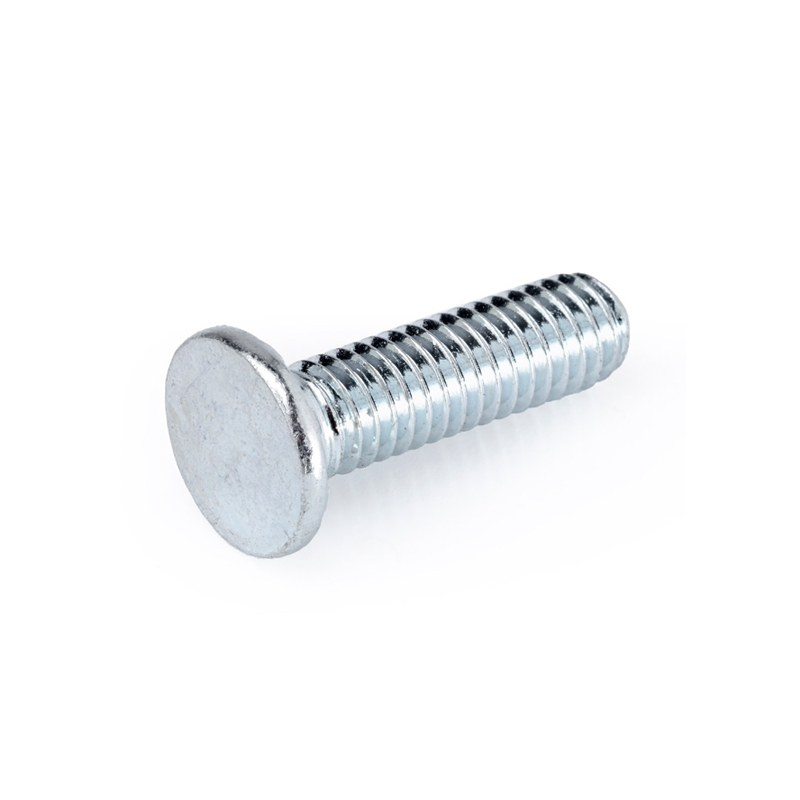

Wkręty wciskane gwintowane – HS – HFE o wysokiej odporności na obciążenia
Materiał:
-
Stal
Powłoka:
- Ocynk biały
Przeznaczenie:
-
do blach o twardości do 85 HRB
Wkręty wciskane gwintowane – HS – HFE o wysokiej odporności na obciążenia
Wkręty wciskane gwintowane – HS – HFE o wysokiej odporności na obciążenia
Pobierz PDF

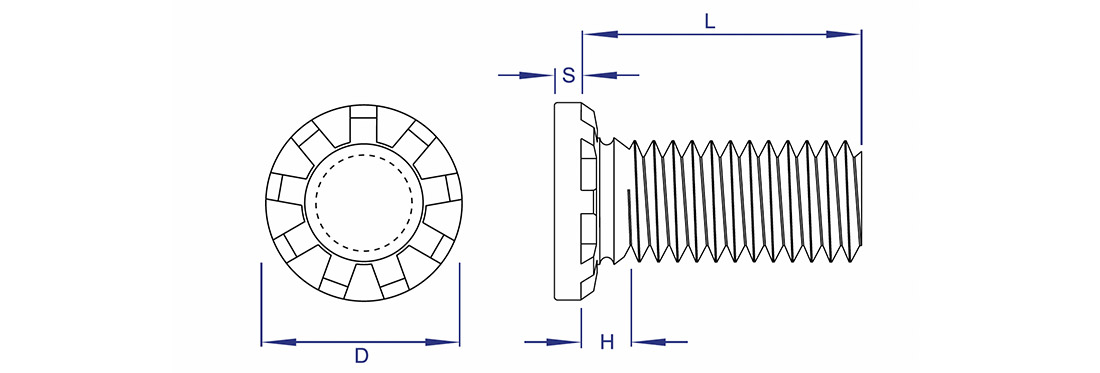

Schemat
Wymiary
| Gwint | H max. | Min. zalecana grubość blachy | Średnica otworu w blasze +0,13 -0,00 | S max. | D +/- 0,25 | Min. odstęp od krawędzi |
| M5 | 2,6 | 1,0 | 5,00 | 1,35 | 9,60 | 10,0 |
| M6 | 2,8 | 1,0 | 6,00 | 1,52 | 11,35 | 11,5 |
| M8 | 3,3 | 1,5 | 8,00 | 2,13 | 15,30 | 14,5 |
| Gwint | Długość L=+/-0,4 | |||||||
| M5 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| M6 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| M8 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
