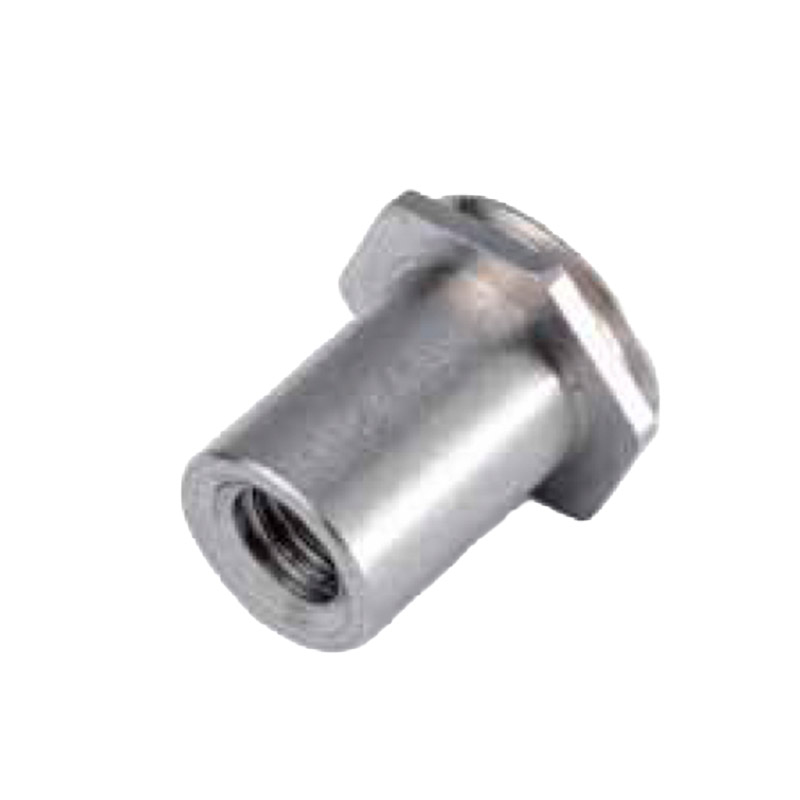

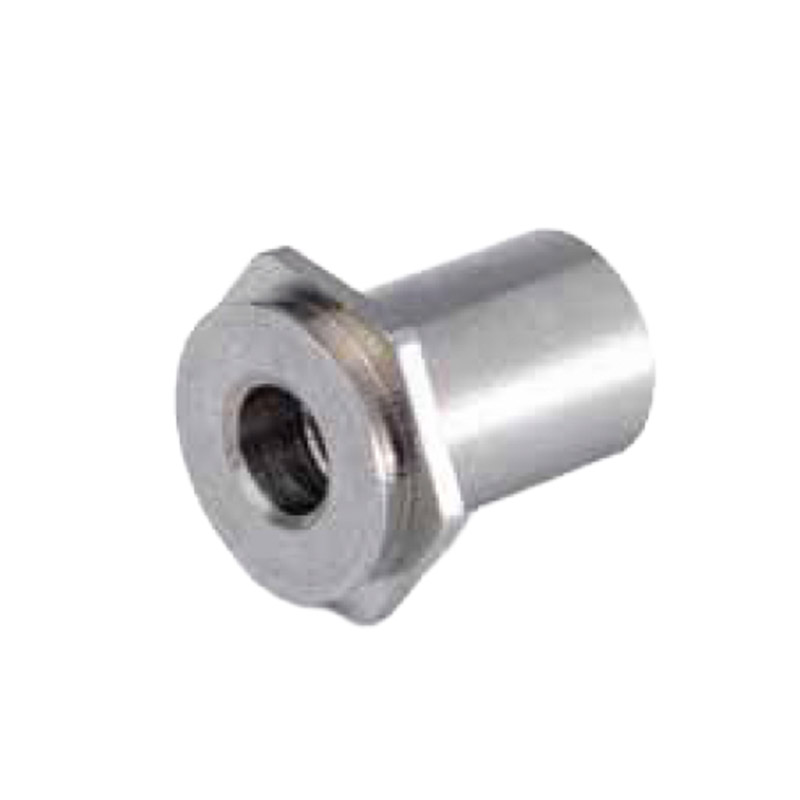

Tulejki gwintowane wciskane – do otworów nieprzelotowych – CSS, HS – CSOS
Materiał:
-
stal nierdzewna A2 seria 300
Przeznaczenie:
-
do blach o twardości do 70 HRB
Tulejki gwintowane wciskane – do otworów nieprzelotowych – CSS, HS – CSOS
Tulejki gwintowane wciskane – do otworów nieprzelotowych – CSS, HS – CSOS
Pobierz PDF

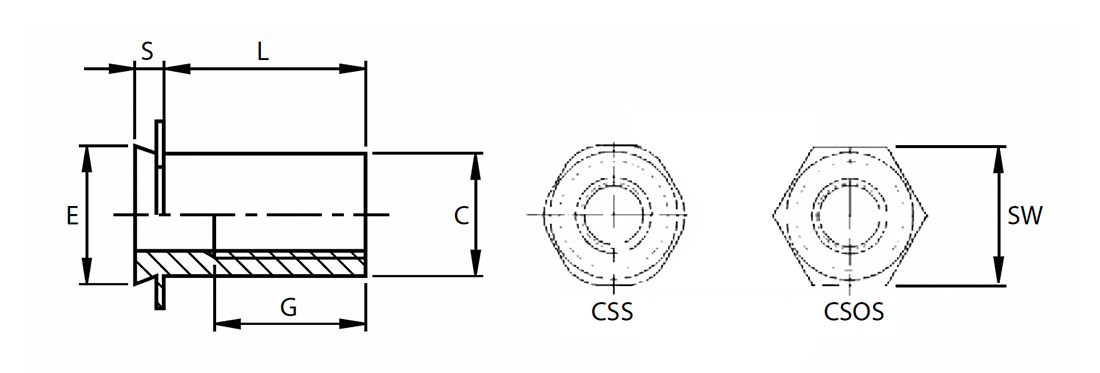

Schemat
Wymiary
| Gwint | Min. zalecana grubość blachy | Głębokość wiercenia | Otwór w blasze +0,08 -0,00 | E max | C max | SW +/- 0,13 | G min. | S max | Min. odstęp od krawędzi |
| M3 | 1,6 (HS – CSS) 2,4 (HS – CSOS) |
1,1 (HS – CSS) 1,91 (HS – CSOS) |
5,40 | 5,39 | 4,20 | 6,35 | 5,0 | 1,04 (HS – CSS) 1,83 (HS – CSOS) |
4,8 |
| M4 | 1,6 (HS – CSS) 2,4 (HS – CSOS) |
1,1 (HS – CSS) 1,91 (HS – CSOS) |
7,95 | 7,90 | 6,23 | 8,74 | 6,5 | 1,04 (HS – CSS) 1,83 (HS – CSOS) |
6,4 |
| M5 | 2,4 | 1,91 | 8,75 | 8,72 | 7,37 | 9,53 | 9,6 | 1,83 | 7,2 |
| M6 | 2,4 | 1,91 | 9,9 | 9,89 | 9,00 | 11,11 | 9,6 | 1,83 | 9,5 |
| Gwint | Oznaczenie długości „L” (+/- 0,4) |
||||||
| M3-M6 | 4 | 6 | 8 | 10 | 12 | 16 | 20 |
Pobierz dane techniczne
